После приобретения у RU3DVW, известного всем интерфейса UnicomDual, потребовалось настроить работу устройства на COM порту. Транссивер уходил сразу в передачу при подключении к интерфейсу. К сожалению, и так зачастую бывает, ОС семейства Windows, требует установки драйверов для работы с драйверами, для работы драйверов, но не будем о грустном. На страничке Алексея RX4HX (ссылка), есть подробное описание свободного програмного обеспечения "LogHX3 Аппаратный журнал любительской радиостанции", кстати сказать заслуживающего уважения ПО , где опубликовано достаточно подробное объяснение настроек Omni-Rig и сигналов RS232. Здесь же опубликуем очень кратко настройки только Omni-Rig.

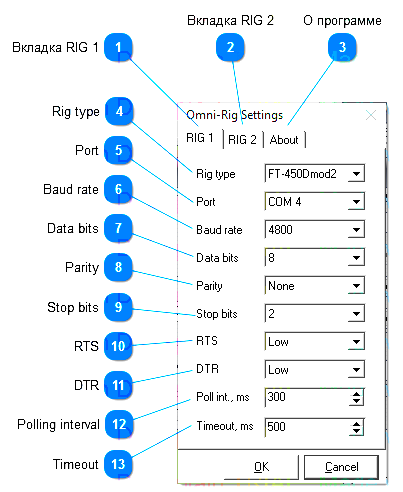

omn iri


Вкладки
1

Вкладка RIG 1

Вкладка настроек первого трансивера.

2

Вкладка RIG 2

Вкладка настроек второго трансивера. Набор параметров на этой вкладке аналогичен первому.
3

О программе

Сведения о версии OmniRig и его авторах.


Параметры
4

Rig type

Модель подключенного трансивера. На самом деле в этм поле перечислены все имена .ini-файлов OmniRig, которые хранятся в подкаталоге Rigs рабочего каталога LogHX3.
Выберите из списка тип вашего трансивера.

5

Port

Номер COM-порта вашего компьютера, к которому подключен CAT-интерфейс трансивера. Номера всех COM-портов компьютера можно узнать в Диспетчере устройств Windows.

6

Baud rate

Скорость обмена данными COM-порта. Установите такое же значение, какое установлено на трансивере.

7

Data bits

Количество бит, отводимое в каждом передаваемом символе под данные. Это значение практически всегда 8. Меньшие значения, крайне редко, могли быть использованы в аппаратуре старых выпусков.

8

Parity

Значение бита четности. Служит для контроля правильности передаваемых данных и в CAT-интерфейсах используется редко, обычное значение - None. Тем не менее, установите такое же значение, какое установлено на трансивере.

9

Stop bits

Стоповые биты. Используются для распознавания приемной частью канала конца переданного символа. Для современных быстрых устройств, как правло, используется один стоповый бит. Однако некоторым моделям, например Yaesu, может требоваться больше. Уточните значение в Руководстве пользователя вашего трансивера.

10

RTS

Активный уровень сигнала квитирования RTS COM-порта. Если установлен Low, на контакте RTS в рабочем режиме напряжение будет отсутствовать. Если High, напряжение будет +5V. Если Handshake - будет зависеть от сигнала CTS.
Сигнал RTS является выходным для компьютера, поэтому программным изменением сигнала можно управлять внешнними цепями, например переводить трансивер в режим передачи.

11

DTR

Активный уровень сигнала квитирования DTR COM-порта. Если установлен Low, на контакте RTS в рабочем режиме напряжение будет отсутствовать. Если High, напряжение будет +5V.
Сигнал DTR является выходным для компьютера, поэтому программным изменением сигнала можно управлять внешнними цепями, например CW манипуляцией.

12

Polling interval

Интервал, в миллисекундах, с периодичностью которого OmniRig опрашивает трансивер. Чем короче интервал, тем чаще будет обновляться информация, но и тем больше будет поток данных, обрабатываемый CAT-интерфейсом. Если .ini-файл содержит много команд и в командах много символов, то при малом интервале опроса скорости интерфейса может не хватить для передачи такого потока команд. В ситуации, когда трансивер, в общем, доступен через OmniRig, но работает нестабильно (например, команды время от времени не проходят от или к трансиверу, в первую очередь следует обратить внимание на этот параметр и попробовать увеличить его.

13

Timeout

Время, в миллисекундах, в течнии которого OmniRig ожидает ответ от трансивера. Если в течении этого времени ответ от трансивера не получен, OmniRig отправит подключенным программам сообщение об ошибке и продолжит работу. Как обрабатывать ошибки и сообщать ли об этом пользователю, каждый разработчик программ решает по-своему. В LogHX3 пользователь может сам выбирать, будут ли отображаться ошибки или нет. В последнем случае лог молча продолжит работу, даже если ошибка произошла.
