Антенна Windom является изобретением американца VS1AA по фамилии Windom(1936г). В СССР она часто называлась "американкой" и упоминалась Э.Т. Кренкелем, как основная
для работы с СП-1. Смысл изобретения заключался в том, что на полотне длиной 41 метр была найдена точка с нулевой реактивностью, причём одновременно для нескольких диапазонов. В эту точку, собственно и включался однопроводный фидер.

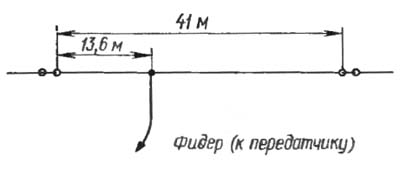

1wВ своё время Л. Чернышев UW4IA описывал такую антенну. На диапазонах 40, 20, 14 и 10 м мной используется антенна типа Windom. При эксплуатации в течение года антенна показала удовлетворительные результаты как при ближних, так и при дальних связях.

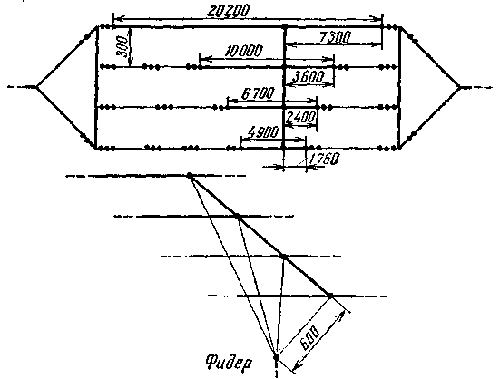

ant33w

Лучи антенны выполнены из бронзового канатика диаметром 2,5 мм, растяжки - из стальной 2-мм проволоки. Несущие рейки изготовлены из дюралюминиевых трубок диаметром 18 мм. Антенна подвешена в направлении Запад-Восток на высоте 12 м от земли, плоскость ее наклонена к горизонту под углом 45°. В последствии антенна Windom была модифицирована Гюнтером DL1BU в 1950г, который запитал её  двухпроводной симметричной линией. Это и явилось началом модернизаций старой известной антенны.

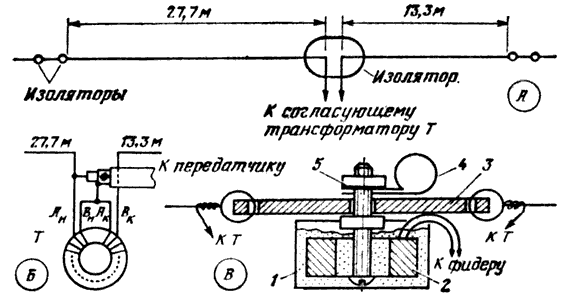

2w

На этом рисунке изображена ещё одна модификация Windom с соглаующим трансформатором 4:1 и 50 - ти омным фидером. Запитывать антенну кабелем удобнее и безопаснее в отношении TV 1 помех.

Основных вариантов длинны антенны два, 41 метр длинной и 20,5. Размеры, приведённые на различных сайтах приблизительные и конечно завистят от высоты подвеса. В программе MMANA - GAL так же описываются два варианта (3.5-7-14-18-24-28offsetdip-2.maa). Это излучатель с плечами 28,5 и 13,6 метров на диапазоны 3,5-7-14-18-24--28 МГц и более короткий вариант 7-14-21-28offsetdip.maa на диапазоны 7-14-21-28 МГц. В небольшом отступлении скажу, что весной 2012 года оба варианта прошли испытания и показали себя вполне достойно. Длинный вариант, изготовленный Алексеем UA4CNZ поработал в музее имени Ю.А. Гагарина и Поволжской Академии имени П.А. Столыпина. Более короткая была изготовлена мной и хорошо отработала на приземлении Ю.А. Гагарина.

Материал полотна в первом случае был антенный канатик, во втором полевой одиночный провод. Вариантов исполнения этой антенны действительно много и вы можете по ссылкам, приведённым ниже убедиться в этом. Например такие.

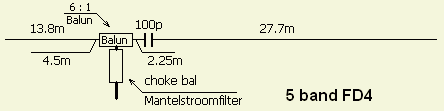

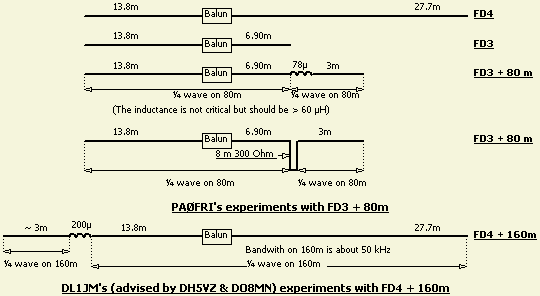

fd3mods1w5b fd4swСогласующие трансформаторы в обоих случаях применялись 4:1, но разного исполнения. На пробу прошли сделаны три трансформатора из склееных колец и с намотками из провода в фторопластовой изоляции, двойного сетевого, и обмоточного провода ПЭЛ.

Последний дал лучшие характеристики, но пришлось подобрать количество витков. Для короткой антенны оказалось достаточным намотать 7 - 8 витков двойного провода ПЭЛ 0.6. Трансформатор нагружался на сопротивление типа МЛТ 200 Ом, а контролировался по всем рабочим диапазонам сразу на приборе АА - 200. Есть в нём такая возможность.
3w

Трансформатор в этой антенне, при питании её кабелем 50 Ом становится едва ли не самым главным её элементом.

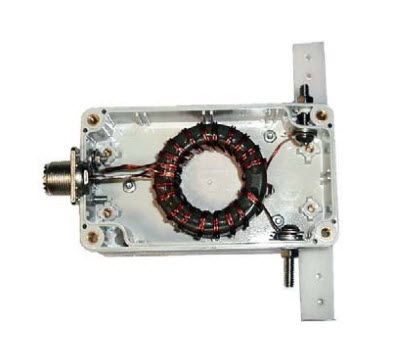

4w

При небольших мощностях, порядка 100 Ватт, достаточно трёх - четырёх колец, склеенных вместе. Для походного варианта я склеил "Моментом" 4 колечка 32х20х6 мм. проницаемостью 1000 НН. ВЧ кольца в данной конструкции совершенно не нужны. Если всё согласованно, то нагрева нет. Если требуется подвести к антенне большую мощность, то есть и другие варианты.

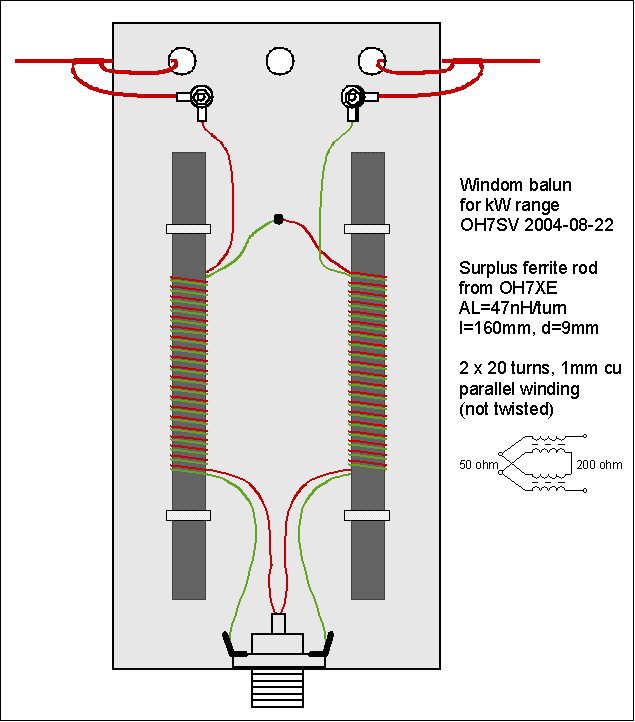

5w

На ферритовых стержнях.
Трансформатор на ферритовых кольцах

На ферритовых колцах.

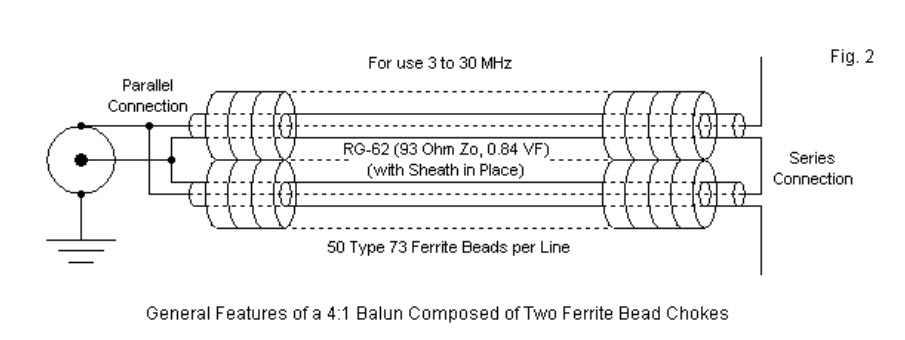

7wТрансформатор 4:1 и его практическое исполнение

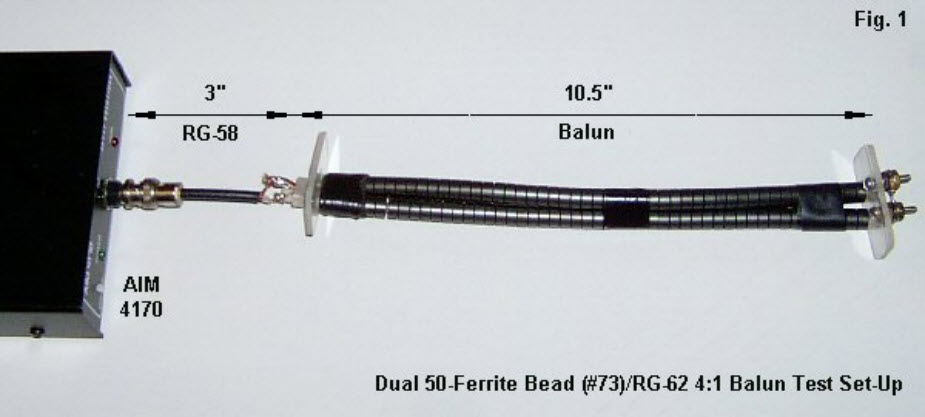

8w

Несколько странный и возможно неудобный конструктивно, занимающий огромную площадь вариант был предложен в журнале CQ DL. 1984, N 7.S. И это тоже Виндом!

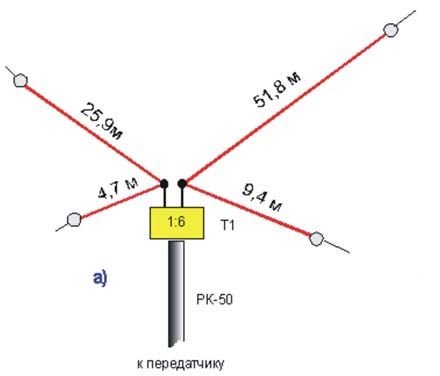

ant11wДля того чтобы антенна работала во всех девяти любительских KB диапазонах  (1.8; 3,5; 7; 10; 14; 18; 21; 24 и 28 МГц), параллельно включены по существу,  две антенны «WINDOM»: одна с общей длиной около 78 м (l/2 для диапазона 1,8 МГц), а другая с общей длиной примерно 14 м (l/2 для диапазона 10 МГц и l для диапазона 21 МГц).

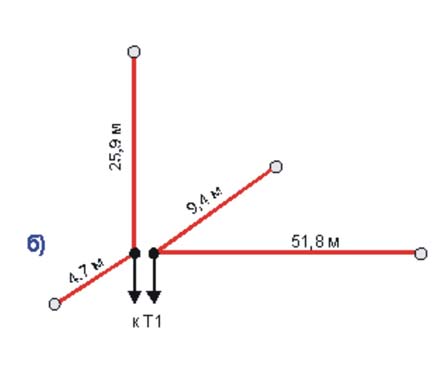

ant22wРасположение вибраторов антенны при виде сверху, показано на рисунке. При установке антенны на высоте 8 м над хорошо проводящей «землей» коэффициент стоячей волны в диапазоне 1.8 МГц не превышал 1,3, в диапазонах 3,5, 14. 21, 24  и 28 МГц — 1.5, в диапазонах 7. 10 и 18 МГц — 1,2. По мнению Вячеслава RJ3DE сопротивление антенны ближе к 200 Омам и результаты с трансформатором 4:1 она показывает лучше.

И пожалуй, нельзя обойти вниманием ещё одну конструкцию Слодкевича Евгения UA3AHM. Это Windom, питаемый с конца. Сначала была идея, позаимствованная у К.Ротхамеля  и называется "запорный контур T2LT”.  Но огромное желание изготовить многодиапазонный вариант привёл к следующей версии.

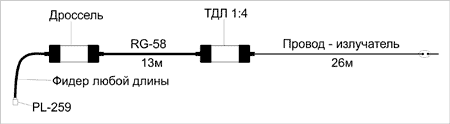

12w

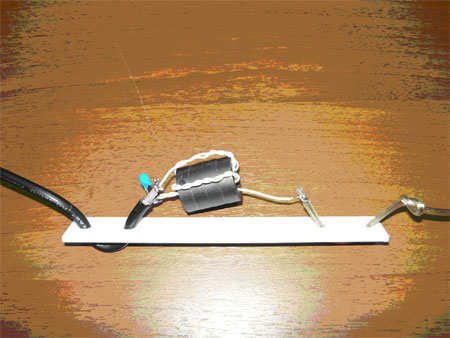

Применив ТДЛ 4:1 , ему удалось устранить проблему с нагреванием трансформатора и значительно повысить нагрузочную мощность антенны.Окончательная схема варианта антенны  CW80100 –(Windom от 80 метров на мощность 100 ватт) изображена на рисунках.
13w

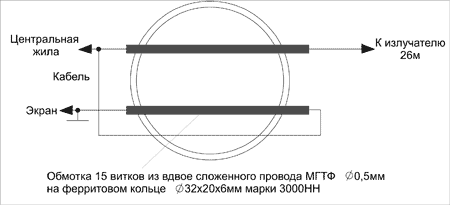

Автотрансформатор был заменён трансформатором на длинных линиях (ТДЛ)

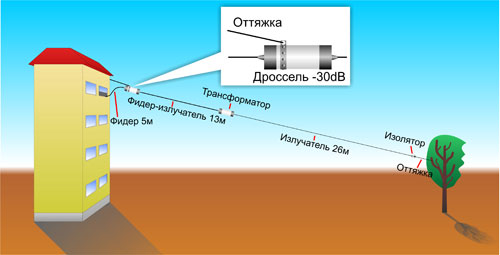

14w15w

Более подробно такая конструкция описана на сайте LZ2ZK. На нём рассмотрены два варианта исполнения такой Windom.

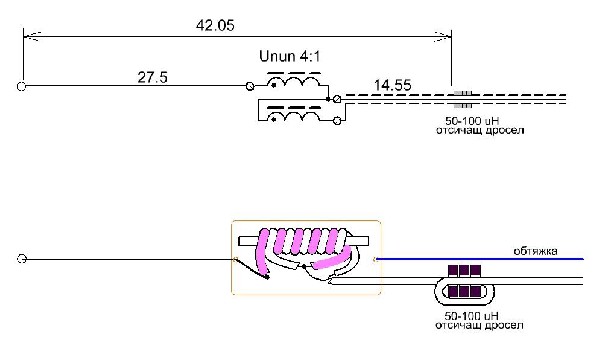

EFD80 10wЭто 80-10 метровый вариант.

F MHz

Ra

Xa

SWR

3,550

76

68

2,98

3,650

89

138

3,47

3,750

106

212

4,33

7,05

178

-22

1,18

14,000

107

-128

2,82

14,150

112

-83

2,19

18,080

267

115

1,77

24,950

119

-78

2,04

28,500

394

-238

2,85

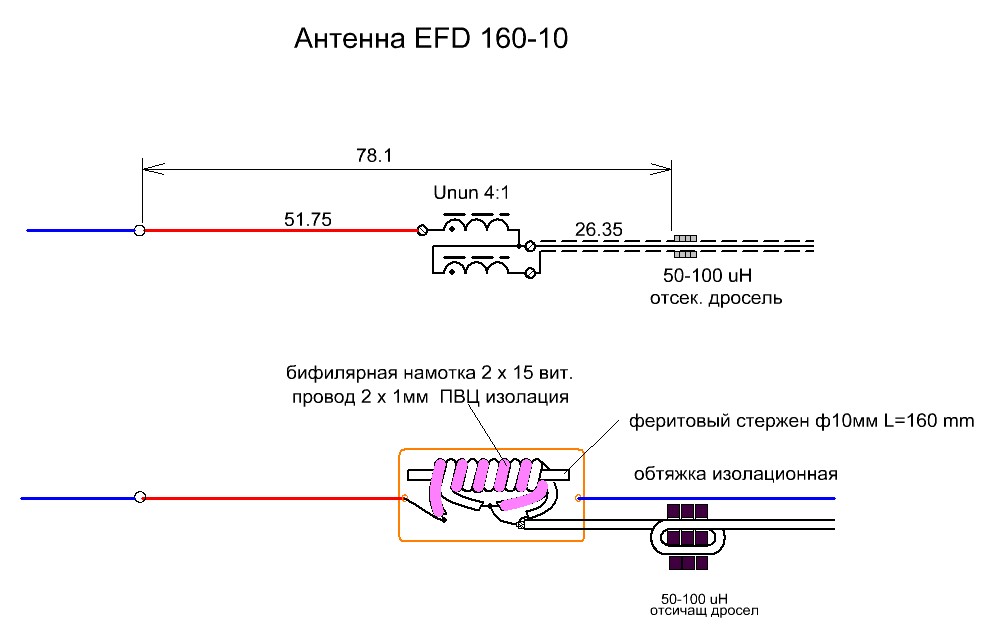

EFD160 10wИ вариант Владимира UR3IAG, содержащий диапазоны 160-10 метров.

1770 - 1,0, 1850 - 1,8, 1930 - 2,8, 1985 - 4,0
3520 - 2.0, 3625 - 1,8, 3700 - 1,5, 3800 - 1,8
7000 - 2,5, 7050 - 2,7, 7100 - 1,7, 7150 - 1,3
10,120 - 3.0
14.000 - 4.0; 14.100 - 4.0, -3.5 14.150, 14.200 - 3.0
18.100 - 2.0; 18.200 - 2.5
21.000 - 2.3; 21.100 - 2.0; 21.150 - 2.0; 21.200 - 1,8; 21.250 - 1.7
24.900 - 1.5
28.000 - 1,7; 28.400 - 1,4; 28.600 - 2.2; 28.800 - 3.0

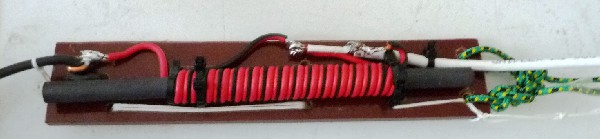

transwИсполнение трансформатора 4:1.
Намотано на ферритовом стержне диаметром 10 мм и длиной 160 мм. Содержит 13 витков двойной проволоки диаметром 1 мм в ПВХ изоляции.

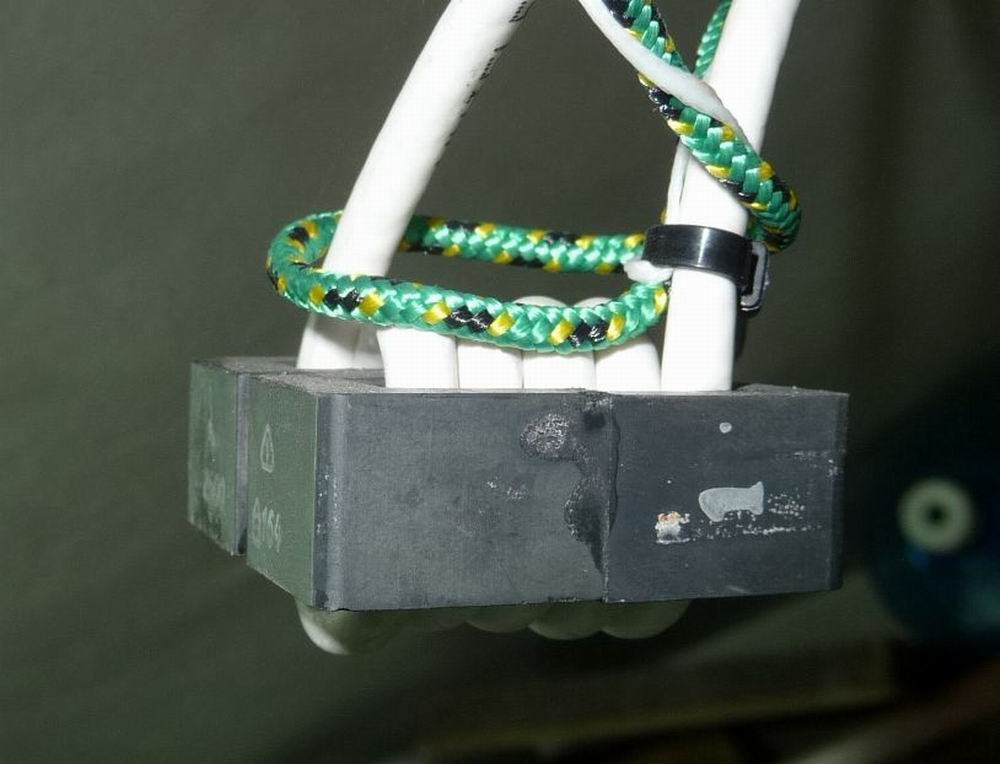

Droselw

Трансформатор "отсечки" содержит несколько витков (5-6) питающего кабеля на ферритовом сердечнике с μ = 500 - 1000.

При запитке антенны коаксиальным кабелем RG-58 проходящая мощность ограничена  до 300 ватт, а для больших мощностей можно применить RG-213.

Таким образом, в отличии от всех предыдущих модификаций антенны Windom,  новая антенна обладает новым преимуществом - её питающая линия (фидер)  одновременно является излучающим полотном.

Это позволяет обходиться только двумя точками крепления вместо трёх, что заметно  повышает пользовательские характеристики и удобство применения антенны  в современных городских условиях. Такой вариант можно поставить даже вертикально, что должно улучшить DX свойства антенны.

По материалам статей:
http://www.lz2zk.com/
www.radial.ru/faq/texts/cw80100/
pa0fri.home.xs4all.nl/Ant/FD4/fd4eng.htm
www.cqham.ru/ant85_39.htm
ua4cgr.narod.ru/2012/windom.html
Scholle It.,Sieins R.Eine Doppel-Windom-Antenne fur neun Bonder.-CQ DL.1984,N 7.S. Л.Чернышев UW4IA,Радио №6 1969г.,c.26; Публикация: Н. Большаков.
