Эта антенна обеспечивает работу в диапазоне 144 - 148MHz и 430 - 450 МГц и является хорошим выбором для использования на базовой станции. Конструкция основана на статье, которая первоначально появилась в журнале CQ (1987), а также вариант этой конструкции производится Arrow Antenna USA. В Аделаиде, Барри (VK5ZBQ) и Пол (VK5PH) подготовил версию этой конструкции для Adelaide Files Радио общества, и эта публикация является упрощенным вариантом из оригинальной статьи.

 Антенна имеет низкий КСВ (менее 1, 5:1) и образует идеальную антенну для двух диапазонных трансиверов, которые в настоящее время доминируют на рынке. Она имеет одну точку питания через гнездо SO239 и демонстрирует отличные DX свойства. Антенна представляет собой двойной "J полюс" дизайн, и имеет общие вибраторы для обоих диапазонов. Она не требует заземления, но автор настаивал, чтобы антенна была установлена на хорошо заземленной металлической мачте. Это обеспечит некоторую защиту в случае удара молнии.Принцип работы J - антенны достаточно хорошо изучен.

 Диаграмма направленности является круговой, а угол вертикального излучения прижат к земле.  Для питания на обоих диапазонах используется один коаксиальный кабель с низкими потерями, например, RG-8 или RG-213.

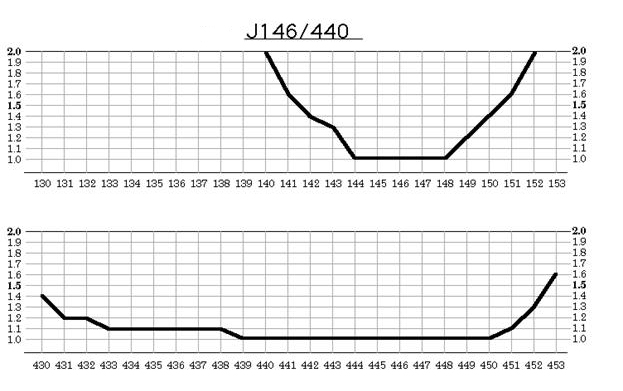

Характеристика антенны в двух диапазонах.

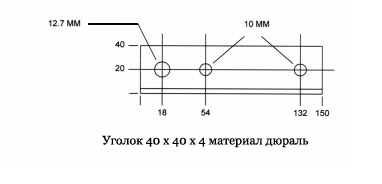

Конструктивный уголок является частью согласующего устройства. Размеры следует считать слева направо и снизу в верх. Алюминиевый сплав, используемый в антенне марки 6060 (или Д16Т), обеспечивает высокую прочность конструкции. Гайки и шайбы изготовлены из нержавеющей стали.

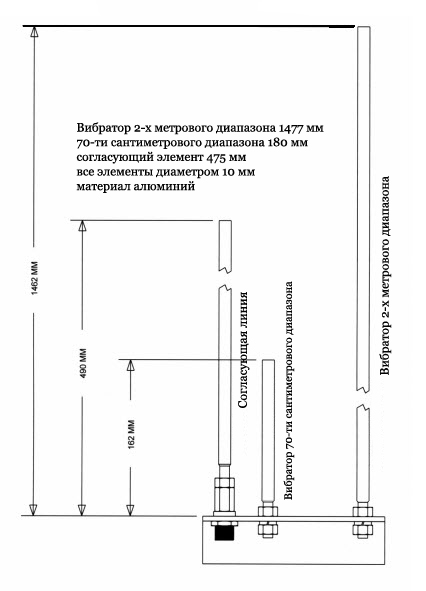

Элемент "Согласующая линия" по сути своей представляет собой часть четверть волнового трансформатора. Он установлен через изолятор, проходящий через уголок. И это, пожалуй, единственный и самый уязвимый элемент в этой конструкции.

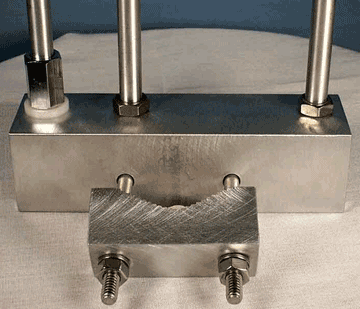

Питание антенны происходит через разъём SO239 спаянный с ведущим элементом. Рекомендуется защитить разъём SO239 от непогоды каким-либо способом. Монтаж кронштейна к мачте производится U - образным или иным зажимом, который удерживает антенну на мачте.
