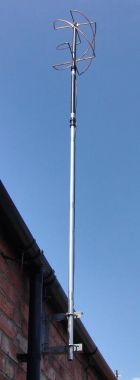

b 140 380 16777215 00 images antannas sateliter 137Mhz QHA1  Мы уже устали читать про всякие умные настройки антенн. Но результат наш пытливый ум всё равно не удовлетворяет, то поляризация не та, то диаграмма, то усиления или мало или нет вообще. А нет ли одной антенны, волшебной для сателайтера, и чтобы усиление было, и чтобы поляризация круговая и чтобы направленность пофигу была, главное вверх :- ) То есть верхняя половинка изотропной  антенны…?
 Есть такая антенна. И вы, скорее всего её видели. И не раз. Если не в жизни, то в интернете точно. И называется она квадрифилярная (еще добавляют helix, в смысле к Солнцу).


 Посмотрим, правда ли она так хороша, как про неё рассказывают. Принцип её действия по науке описывает W2DU здесь http://www.w2du.com/r2ch22.pdf. И действительно всё так. Только читать так много, да еще по-английски, мы не хотим. Для объяснения выигрышности этой антенны я применю свой старый способ объяснения на пальцах, насколько это будет возможным, конечно.

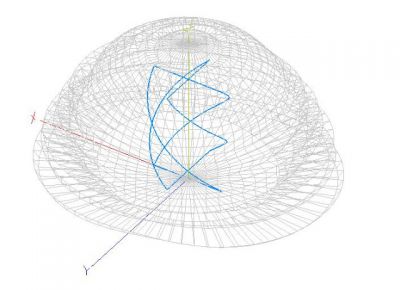

    Антенна состоит их двух рамок повёрнутых одна относительно другой на 90 градусов по фазе. Отсюда круговая поляризация и, поскольку элемента два, то усиление 4-5 дб в зависимости от отношения высота-ширина. А еще антенна изгибается по  спирали, как бы наклоняясь, и диаграмма «выпучивается» вверх. На самом деле диаграмма направленности проволочной спиральной рамки распространяется в сторону меньшей петли по аналогии директор-рефлектор, в нашем случае вверх. Если изменить фазирование питания антенны, то диаграмма направленности будет такой же, но полусфера будет обращена вниз. В результате имеем антенну  очень подходящую для спутниковой связи Диаграмма её – полусфера направленная вверх. Крутить не надо, поляризация круговая, да еще и усиление 4 дБ. И полоса пропускания в УКВ диапазоне очень даже приличная.   b 400 290 16777215 00 images antannas sateliter qqant И спросите вы, а почему это, если она такая хорошая, никто её не делает? И ошибетесь. Делают. И много. Начнём с того, что квадрифилярная антенна – основная в хозяйстве любителей попринимать карты погоды с NOAA. Да, кстати, и на самих спутниках стоит такая же. На Oscar АО-7 на диапазон 435 тоже применена именно такая антенна. Очень уж она привлекательна по сумме характеристик для связи Земля-Космос. Ну, или будучи перевёрнутой вверх ногами, Космос-Земля. А массового распространения не получила ввиду достаточно трудоёмкого процесса создания и больших размеров на КВ. В принципе её легко рассчитать для любой частоты.  Пропорции антенны можно изменять в разумных пределах. Поэтому в таблице  приведены еще и периметры рамок.  Конечно размеры сильно будут зависеть от материала и диаметра проводников - разный К укорочения.

Размеры Большая петля Меньшая петля
Периметр 1,120 волны 1,016 волны
Высота 0,260 волны 0,238 волны
Диаметр 0,173 волны 0,156 волны
Длина дуги 0,560 волны 0,508  волны

Например I1WQR тут http://www.i1wqrlinkradio.com/antype/ch30/chiave1750.htm приводит размеры антенны изображённой справа.
Diameter both loops 188mm
Long loop height 950mm, helix length 961mm
Short loop height 850mm, helix length 863mm

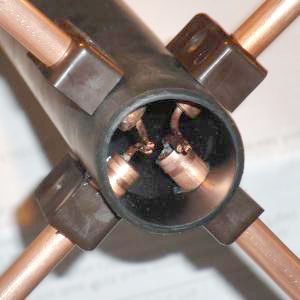

b 300 400 16777215 00 images antannas sateliter QHA construction 3

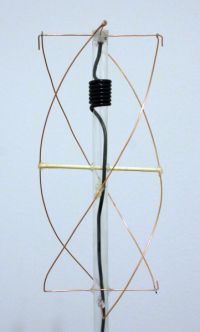

b 200 332 16777215 00 images antannas sateliter 361px QFH 5   Подключение антенны производится с помощью балуна из кабеля: 4-6 витка вокруг токонепроводящей несущей мачты. Распайка кабеля приведена на рисунке ниже.  Есть варианты запитки без балуна, при этом кабель пропускается внутри одной из трубок и в верхней части распаивается крест-накрест. Обратите внимание на то, что оплётка кабеля припаивается к большей по динне рамки, а центральная жила к меньшей. Конечно всё надо настраивать. Для того, чтобы лучше понять, а может быть и попробовать собрать такую антенну в качестве конструкции выходного дня - еще одно фото самодельной квадрифилярной антенны. Обратите внимание на конструкцию рамок: они состоят из длинных горизонтальных проводников длинна которых выбрана с запасом для регулировки, которая осуществляется перепайкой места подключения изогнутой части к горизонтальным.  В этом варианте с прозрачной пластиковой несущей мачтой очень хорошо видна конструкция симметрирующего устройства.  Если же есть желание собрать сразу стационарную антенну, то я не встречал в интернете лучшего описания чем тут http://www.hobitus.com/equipment/antenna/ А вот приведены диаграммы в горизонтальной и вертикальной плоскостях из известной программы MMANA  Так что всё по настоящему. Дерзайте и обрящете... :-) Продолжение - Как я это сделал
