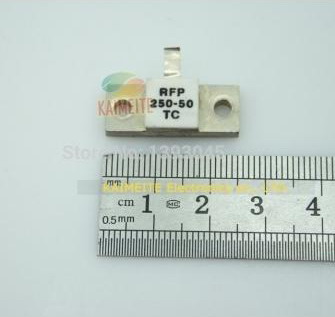

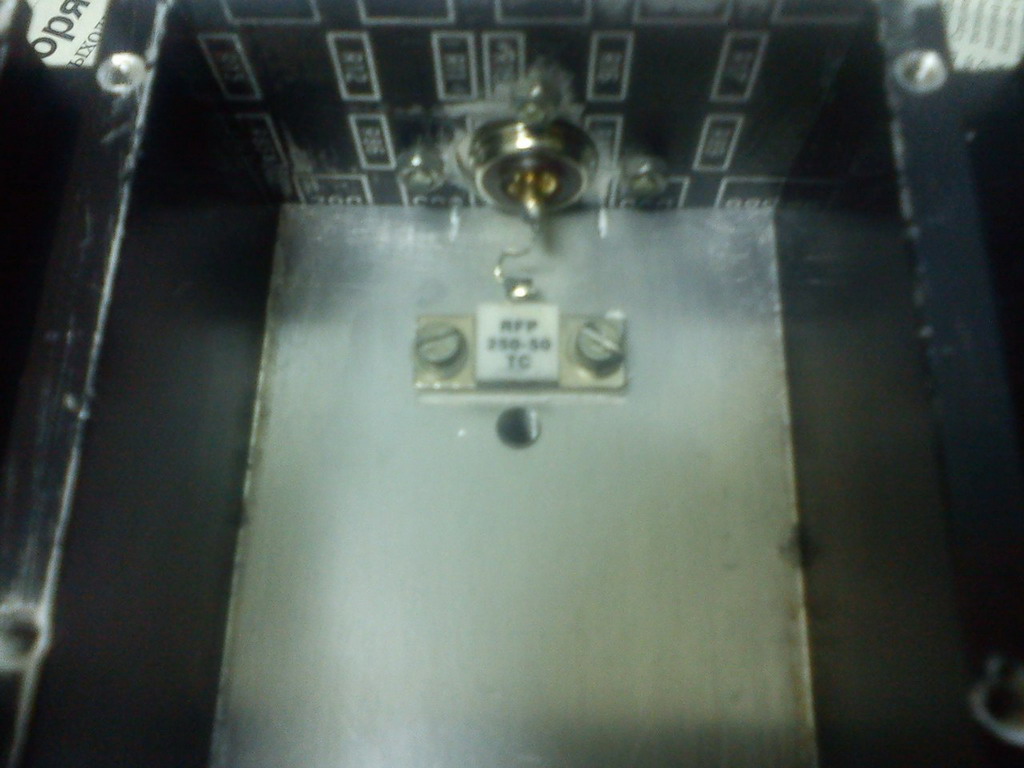

Простой по конструкции эквивалент нагрузки можно сделать из нагрузочного резистора RFP-250-50. Мощность рассеивания резистором составляет 250 Ватт с условием что он будет размещен на радиаторе подходящего размера.

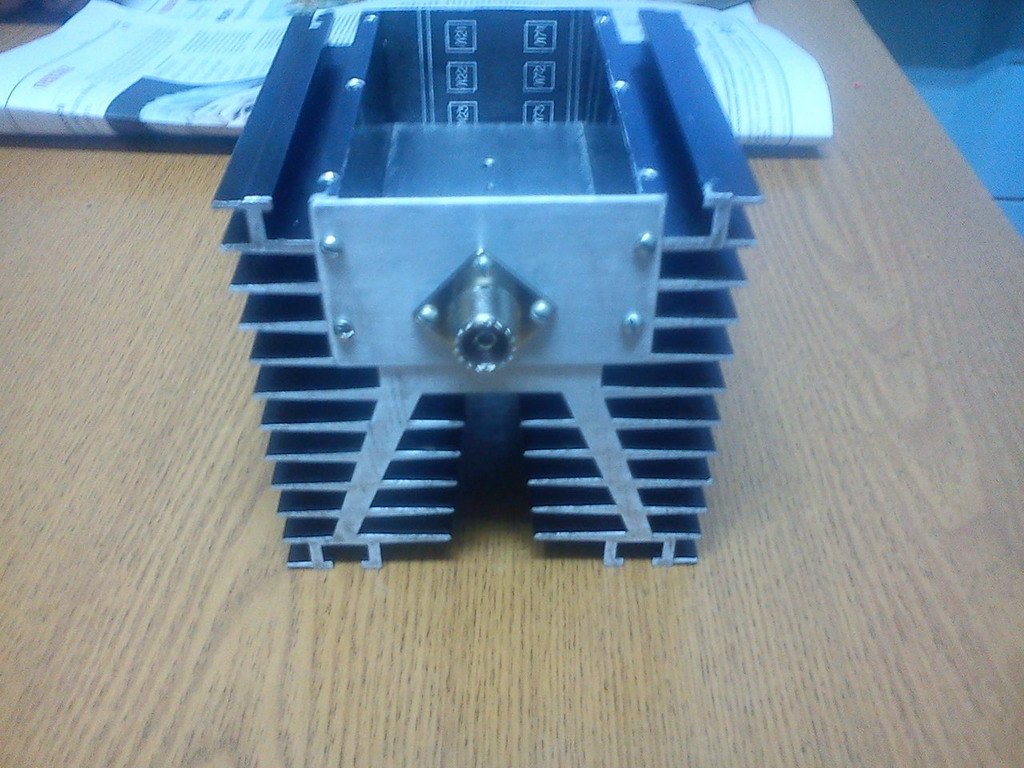

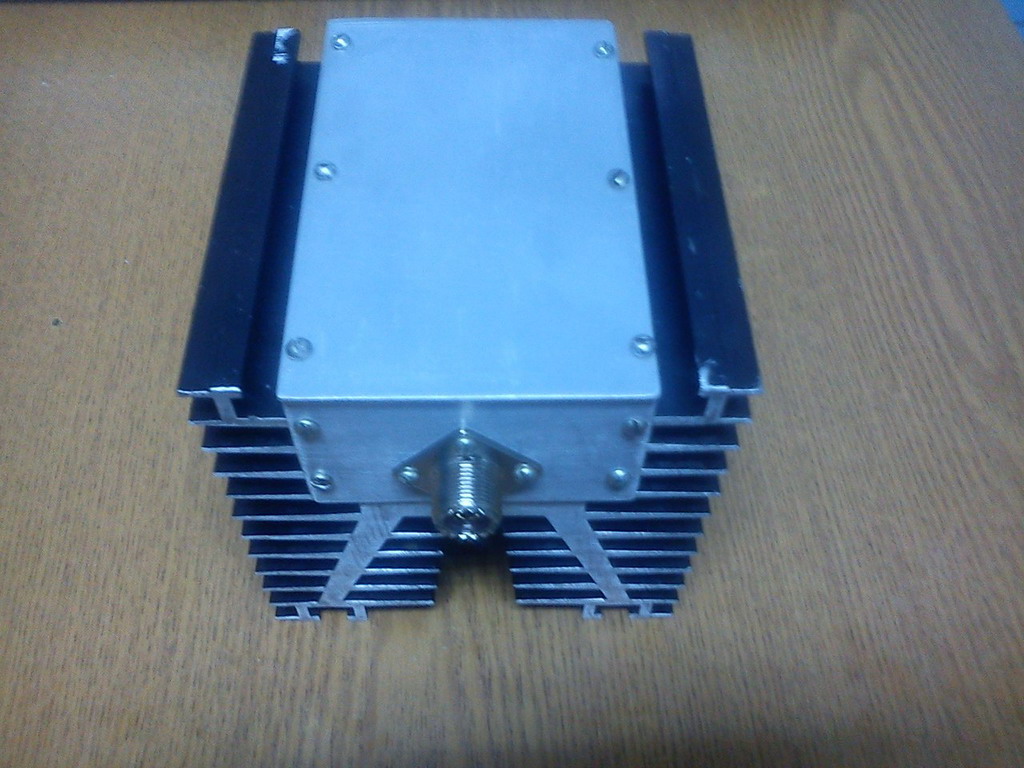

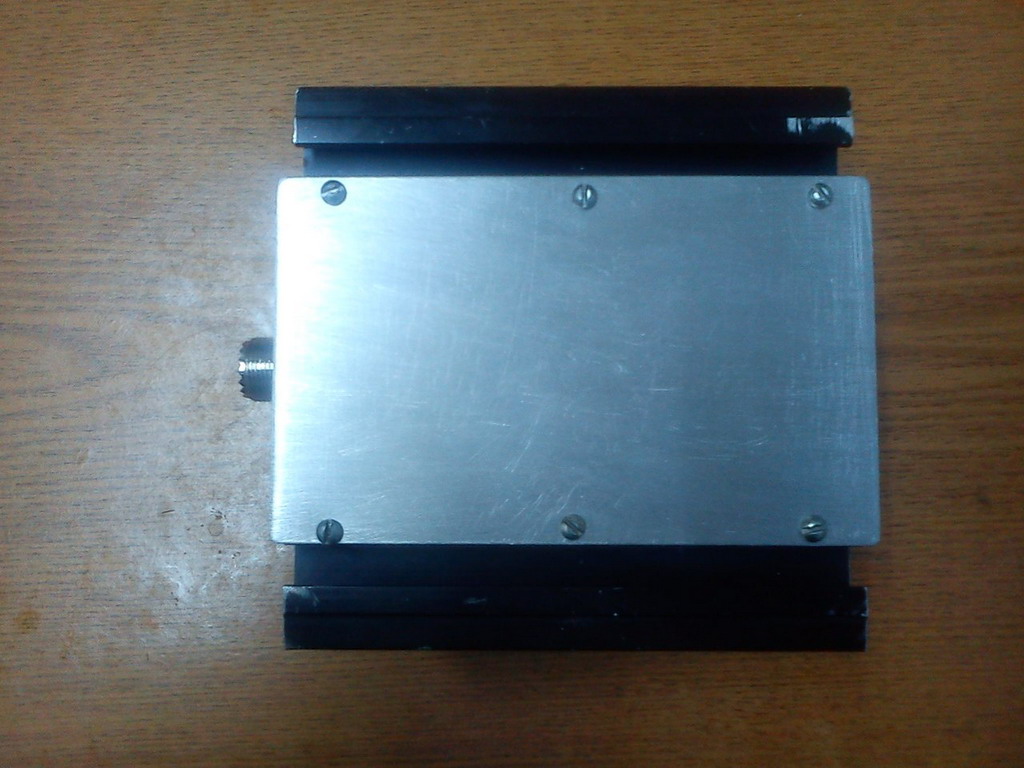

Мне под руки попался радиатор П-образной формы, что очень удобно с точки зрения конструкции. Из листового алюминия были вырезаны две боковых стенки, и крышка.  На одной из боковых стенок был установлен гнездо типа PL-259. Крепление боковых стенок и верхней крышки выполнено винтами М3.

Jekvivalent 1


Владимир Краморов RU3DJU
