IMG 4557

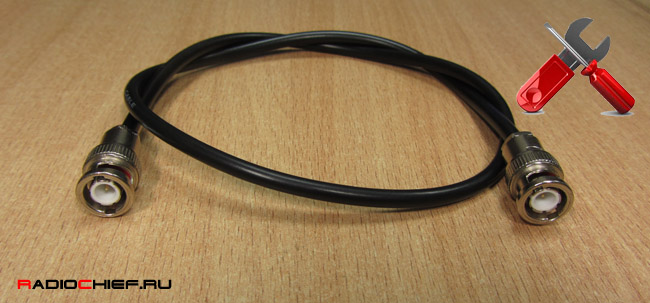

BNC или как его еще называют коаксиальный радиочастотный разъём исключительно удобная штука. По сути, это разъем предназначенный для соединения коаксиального кабеля с оборудованием и для соединения (сочленения) двух коаксиальных кабелей друг с другом. В отличии от PL-259 или разъемов N-типа, благодаря байонетной конструкции, позволяет без лишних телодвижений соединять или разъединять блоки аппаратуры между собой.

Данный тип разъема чрезвычайно любим (в прошлом), сисадминами, поскольку очень широко использовался при строительстве коаксиальных ЛВС. И до сих пор любим инженерами и учеными, поскольку позволяет очень быстро собирать блоки различной радио и исследовательской аппаратуры в нужной конфигурации. Кроме того, данный тип разъема обладает довольно впечатлающими характеристиками, что позволяет использовать его на частотах вплоть до 10ГГц. Кстати, такой тип разъемов используется на некоторых профессиональных радиостанциях в качестве антенного, например, у Motorola. В общем разъем замечательный, и если Вам вдруг придется заниматься наукой или радио инженерными делами, Вам пригодиться информация о том, как правильно распаять BNC разъемы на кабель.

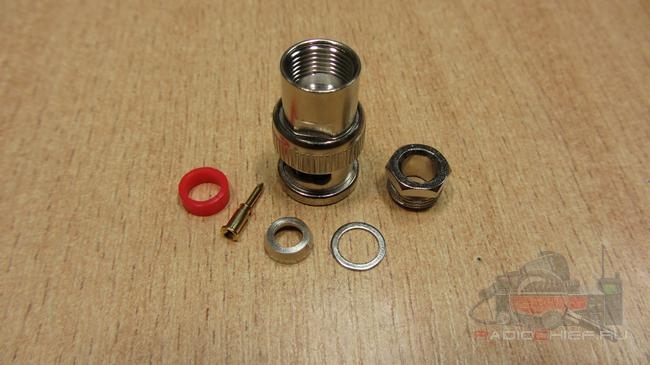

Для начала взглянем на сам разъем BNC. Он состоит из нескольких частей. Утрата хотя бы одной части сильно снижает надежность разъема, либо вообще делает не целесообразной дальнейшую работу по сборке, так что убедитесь, что у Вас все части на месте. Конструкция разных производителей может немного отличаться, но суть всегда неизменна.

IMG_4543

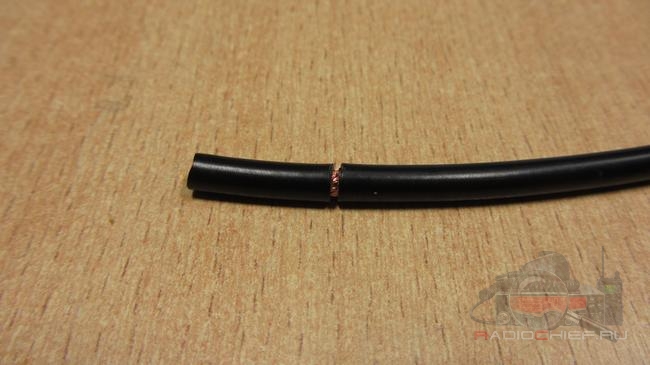

Далее принимаемся за разделку кабеля. Для примера я взял кабель типа RG-58 (50 Ом). Для начала нам необходимо удалить внешнюю изоляцию с кабеля. Порядка 2 сантиметров.

IMG_4545

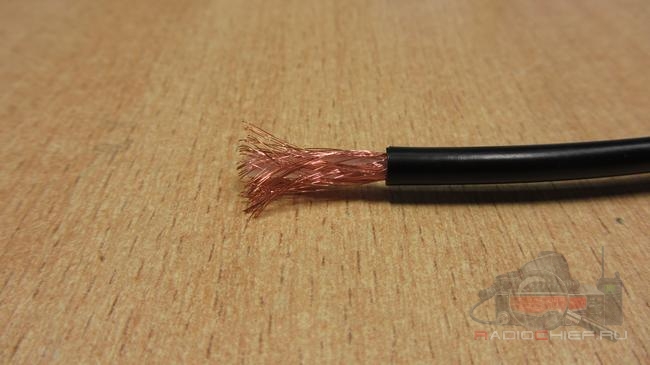

Аккуратно надрезаем ПВХ изоляцию кабеля так, чтобы не повредить экран и оплетку и снимаем изоляцию с кабеля.

IMG_4546

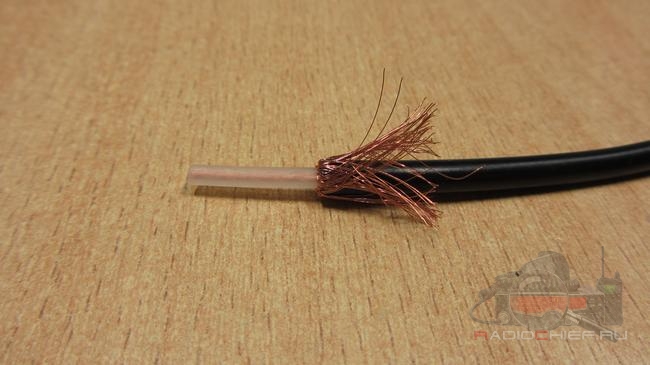

Затем расплетаем медную оплетку кабеля и заворачиваем ее назад.

IMG_4547

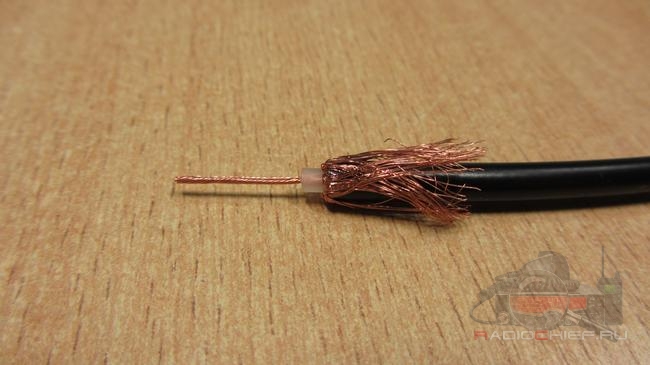

Аккуратно надрезаем по кругу изоляцию центральной жилы, отступив примерно 4мм, от оплетки и снимаем ее.

IMG_4548

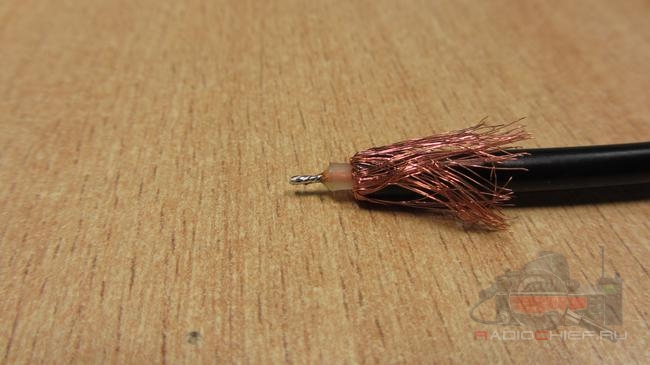

Далее необходимо обрезать центральную жилу до размера 5-6мм и облудить ее, чтобы получилось вот так.

IMG_4549

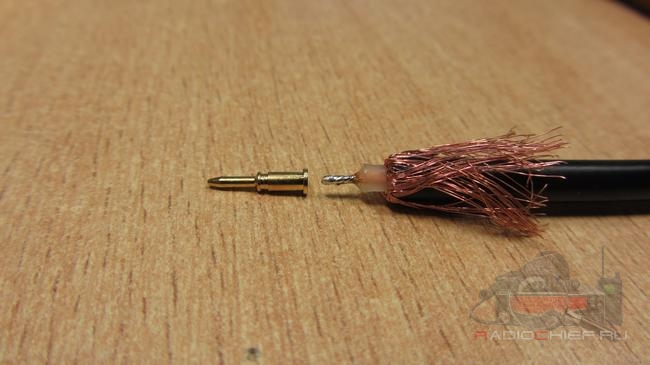

Берем центральный контакт разъема и примеряем, к центральной жиле.

IMG_4550

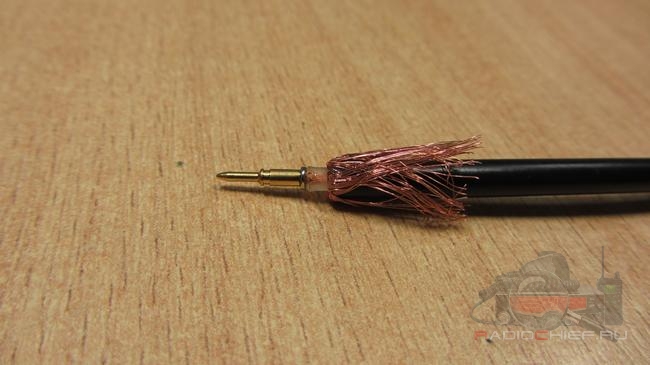

Затем одев контакт на центральную жилу, аккуратно припаиваем контакт к кабелю. Это может быть не просто и с первого раза может и не получиться, поскольку при пайке центральный контакт приходится разогревать до высокой температуры.

IMG_4551

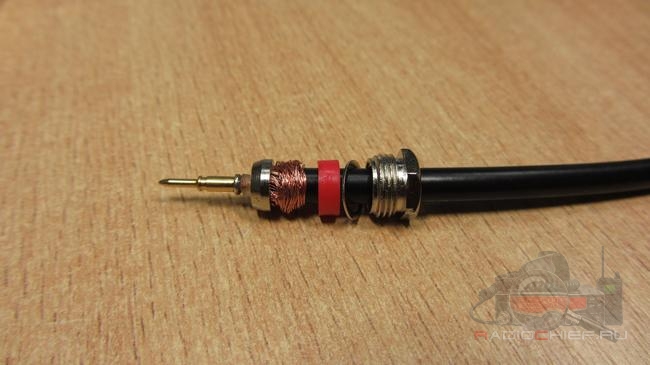

Далее одеваем на кабель гайку, шайбу, уплотнительное кольцо и втулку которая будет обеспечивать нам хороший контакт оплетки кабеля с разъемом. А также уплотняем экран кабеля так, чтобы он полностью помещался в корпус разъема.IMG_4552

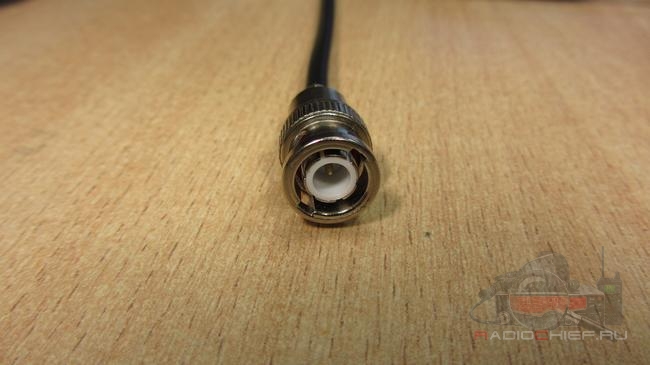

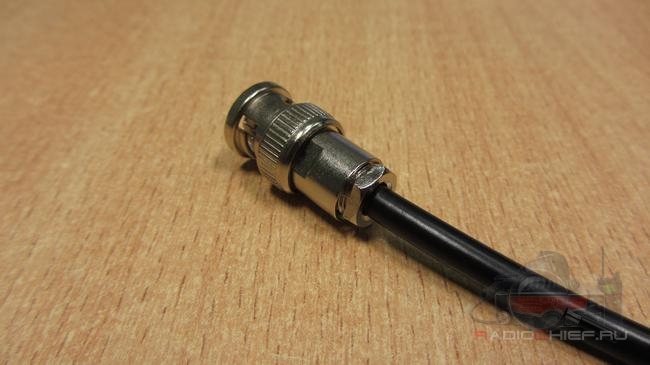

После сборки полностью собираем разъем. Для этого получившуюся конструкцию помещаем в копус разъема и хорошо затягиваем гайку на торце.

IMG_4554

IMG_4555

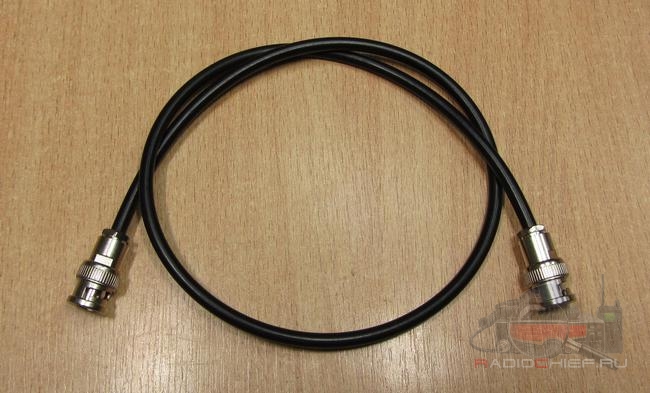

Точно также поступаем и со вторым концом кабеля.

IMG_4556

Всем удачи, 55, 73!
