drossel Как известно, дроссель выходного каскада KB передатчика должен удовлетворительно работать в полосе частот от 3,5 до 30 Мгц. Только в этом случае каскад будет сравнительно равномерно отдdrosselавать мощность в любом участке указанной полосы частот.

При экспериментах с дросселями разной конструкции и индуктивности автору приходилось наблюдать, как при неудачном выборе параметров дросселя выходной каскад неравномерно отдавал мощность в зависимости, от диапазона, а сам дроссель сильно нагревался.
Путем подбора удалось изготовить дроссель, удовлетворительно работающий на частотах от 3,5 до 30 Мгц. Дроссель установлен в выходном каскаде передатчика на лампе ГК-71. Индуктивность дросселя около 180 мкгн.

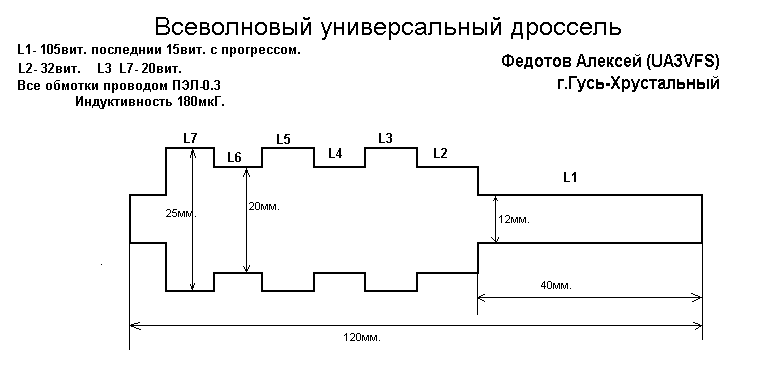

Конструктивно дроссель выполнен на двух каркасах, склеенных между собой клеем БФ-2. Обмотки L1 и L2 намотаны на фарфоровом каркасе диаметром 12 мм. Остальные обмотки размещены на каркасе, выточенном из оргстекла или другого изоляционного материала. Для намотки применен провод типа ПЭЛУ (с утолщенной изоляцией). Диаметр провода 0,25 мм. Обмотка L1 состоит из 15 витков и намотана с прогрессивным шагом на расстоянии 20 мм, обмотка L2 содержит 90, L3-32, L4: - L8 - по 20 витков каждая, на указанных на рисунке расстояниях.
Дроссель практически не нагревается при работе, поэтому каркас для него можно целиком склеить из оргстекла.
