Тема искусственной "земли" затронутая в этой статье ("KB журнал", 1997, N 1, с. 16-18), актуальна не только для России. Многие радиолюбители в самых разных странах мира, проживающие в городах, вынуждены ограничиваться простыми проволочными антеннами. Для них проблема радиотехнической "земли" весьма актуальна, поэтому в радиолюбительской литературе публикации на эту тему не так уж редки. Более того, устройства, реализующие искусственную "землю", выпускаются для радиолюбителей некоторыми фирмами.

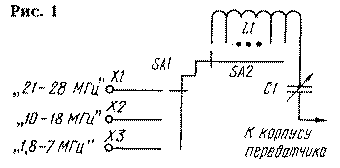

Еще один из вариантов подобного устройства описан PA3BSH в журнале "Electron" (1996, N 1, р. 9-10). Оно использовалось с проволочной антенной длиной 16 метров. Принципиальная схема части согласующего устройства, относящаяся к искусственной "земле", приведена на рис. 1.

an kv397 1

Для настройки противовесов здесь также применен последовательный колебательный контур, но для повышения эффективности "земли" введены три переключаемых противовеса (чем ближе длина противовеса к четверти длины волны рабочего диапазона, тем он эффективнее). Один используется на диапазонах 21-28 МГц, второй - на диапазонах 10-18 МГц, а третий - на диапазонах 1,8-7 МГц. Коммутируются они переключателем SA1. Для простоты настройки длину каждого из противовесов целесообразно выбрать чуть меньше четверти длины волны для самого высокочастотного из диапазонов (для данного положения переключателя SA1). Они могут иметь , например, длину 2 м, 4 м и 9 м соответственно. При наличии катушки с переменной индуктивностью и конденсатора переменной емкости длина каждого из противовесов не критична и может отличаться от приведенных значений в ту или иную сторону.

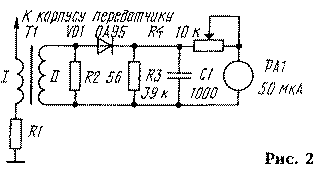

Для индикации оптимальной настройки противовесов PA0SBH использовал высокочастотный амперметр с трансформатором тока (рис. 2). Первичная обмотка представляет собой провод, пропущенный через кольцевой магнитопровод, на котором выполнен трансформатор Т1. Вторичная обмотка трансформатора содержит 8-13 витков провода диаметром 0,4 мм. Материал магнитопровода и его размеры не критичны. Он может иметь внешний диаметр 5-15 мм и начальную магнитную проницаемость от 20 до 1000. Диод VD1 - любой высокочастотный, но обязательно германиевый (Д311, Д9, ГД507 и т.д.).

an kv397 2

Этот индикатор можно использовать с вспомогательным коротким противовесом (как в конструкции DL2RM и DL1VTJ). PA0BSH регистрировал им ток в проводе, идущем к металлической арматуре дома. Рекомендованные им значения сопротивления резистора R1=0,5...3 Ом. Назначение этого резистора в статье не объясняется, и, по-видимому, в общем случае его может и не быть. Настройка противовеса ведется по минимуму показаний микроамперметра РА1.

Аналогичный индикатор тока PA0BSH использовал и для настройки антенны, но здесь, естественно, настройка ведется по максимуму показаний.
