За основу конструкции взята уже проверенная и хорошо себя зарекомендовавшая схема СУ от UT2FW (c некоторыми доработками). Из-за влияния светодиодов на показания микроамперметра (ввиду изменения внутреннего сопротивления в зависимости от яркости свечения), от такого исполнения узла индикации пришлось отказаться. Был изготовлен и успешно используется вариант с переключением: ИЛИ ГОЛОВКА ИЛИ СВЕТОДИОДЫ.

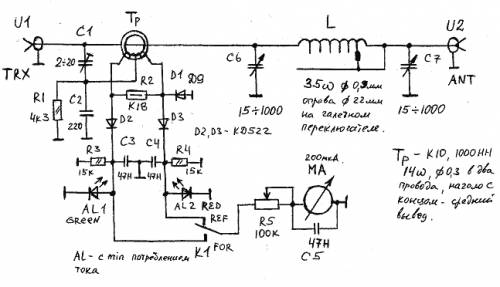

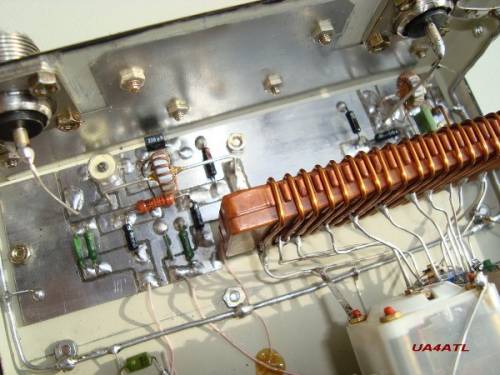

В ниже изображенном варианте (полезно в полевых условиях): - В качестве индикатора используется только микроамперметр, а в качестве подсветки шкалы и индикатора тока в антенне, используется светодиод, подключенный через диодный детектор к ВЧ трансформатору тока.

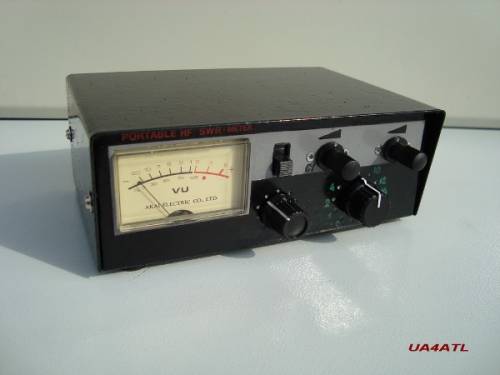

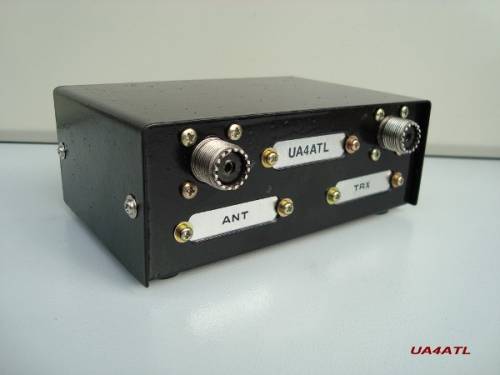

Корпус СУ: от LPT-разветвителя для принтеров.

КПЕ - радиоприёмник "УРАЛ-АВТО".

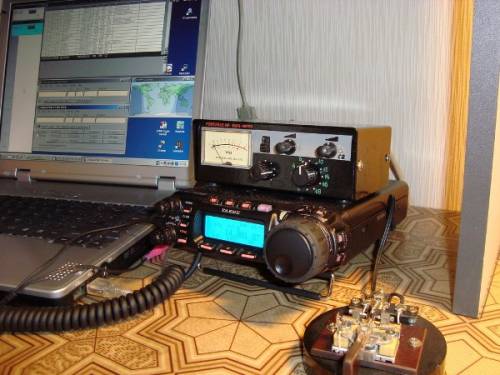

На данный момент СУ используется с трансивером FT-857D.

Евгений, UA4ATL
