Радиолюбители, проживающие в многоэтажных домах, нередко применяют на НЧ диапазонах рамочные антенны. Такие антенны не требуют высоких мачт (их можно натянуть между домами на сравнительно большой высоте), хорошего заземления, для их питания можно применить кабель, да и помехам они меньше подвержены. На практике удобен вариант рамки в виде треугольника, так как для ее подвески требуется минимальное число точек крепления. Как правило, большинство коротковолновиков стремятся использовать такие антенны в качестве много диапазонных, однако в этом случае крайне сложно обеспечить приемлемое согласование антенны с фидером на всех рабочих диапазонах.
В течение более чем 10 лет я использую антенну типа "Дельта" на всех диапазонах от 3.5 до 28 МГц. Ее особенности - это расположение в пространстве и использование согласующего устройства. Две вершины антенны закреплены на уровне крыш пятиэтажных домов, третья (разомкнутая) — на балконе 3-го этажа, оба ее провода введены в квартиру и подключены к согласующему устройству, которое соединено с передатчиком кабелем произвольной длины. При этом периметр рамки антенны около 84 метров.

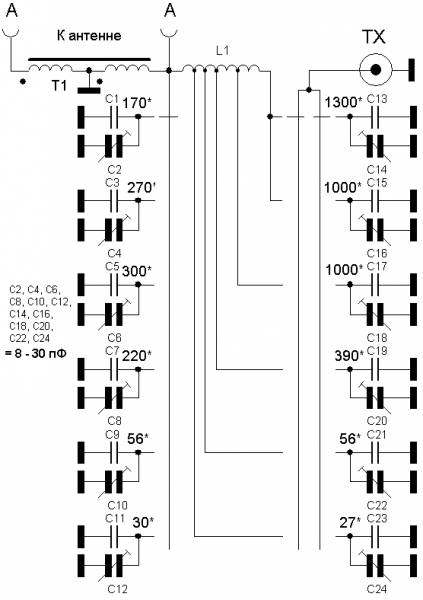

Рис.1 ssu1

Принципиальная схема согласующего устройства приведена на рис.1.
Согласующее устройство состоит из широкополосного симметрирующего трансформатора Т1 и П-контура, образованного катушкой L1 с отводами и подключаемыми к ней конденсаторами. Один из вариантов выполнения трансформатора Т1 приведен на рис.2.

Рис.2 ssu2

Детали:

Трансформатор Т1 намотан на ферритовом кольце диаметром не менее 30 мм с магнитной проницаемостью 50— 200 (некритично). Обмотка выполняется одновременно двумя проводами ПЭВ-2 диаметром 0,8 — 1,0 мм, число витков 15 — 20.

Катушка П-контура диметром 40...45 мм и длиной 70 мм выполнена из голого или эмалированного медного провода диаметром 2—2.5 мм. Число витков 13, отводы от 2; 2,5; 3; 6 витков, считая от левого по схеме вывода L1. Подстроенные конденсаторы типа КПК-1 собраны на шпильках в пакеты по 6 шт. и имеют емкость 8 — 30 пФ.

Настройка:

Для настройки согласующего устройства необходимо в разрыв кабеля включить КСВ—метр. На каждом диапазоне согласующее устройство настраивается по минимуму КСВ с помощью подстроенных конденсаторов и при необходимости подбором положения отвода.

Советую перед настройкой согласующего устройства отсоединить от него кабель и настроить выходной каскад передатчика, подключив к нему эквивалент нагрузки. После этого можно восстановить соединение кабеля с согласующим устройством и выполнить окончательную настройку антенны. Диапазон 80 метров целесообразно разбить на два поддиапазона (CW и SSB). При настройке легко добиться КСВ близкого к 1 на всех диапазонах.

Данную систему можно использовать также на WARC диапазонах (надо только подобрать отводы) и на 160 м, соответственно увеличив число витков катушки и периметр антенны. Необходимо отметить, что все сказанное выше справедливо только при непосредственном подключении антенны к согласующему устройству. Конечно, данная конструкция не заменит "волновой канал" или "двойной квадрат" на 14 — 28 МГц, но она хорошо настраивается на всех диапазонах и снимает многие проблемы у тех, кто вынужден использовать одну многодиапазонную антенну.
Вместо переключаемых конденсаторов можно применить КПЕ, но тогда придется каждый раз настраивать антенну при переходе на другой диапазон. Но, если дома такой вариант неудобен, то в полевых или походных условиях он вполне оправдан. Уменьшенные варианты "дельты" для 7 и 14 МГц я неоднократно применял при работе в "поле". При этом две вершины крепились на деревьях, а питающая подключалась к согласующему устройству, лежащему непосредственно на земле.

В заключение могу сказать, что используя для работы в эфире только трансивер с выходной мощностью около 120 Вт без каких-либо усилителей мощности, с описанной антенной на диапазонах 3,5; 7 и 14 МГц никогда не испытывал затруднений, при этом работаю, как правило, на общий вызов.

С. Смирнов, (EW7SF)
