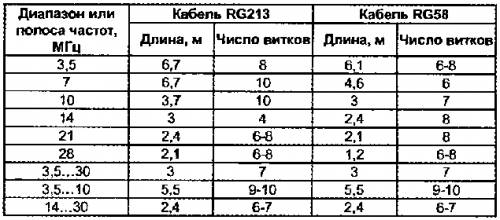

В статье Гречихин А., Проскуряков Д. Антенный эффект фидера отмечалось, что для устранения этого эффекта эффективный аппереодический BALUN можно выполнить , например, из части фидера, свив его в бухту. Американтский коротоковолновик W7EL провёл эксперименты, изготавливая такие BALUN в виде плоской катушки (см.рисунок) из распостранённых в радиолюбительской практике кабелей. Витки катушки скрепляются изоляционной лентой. результаты этих экспериментов приведены в таблице, где указаны длинна участка фидера, из которого изготавливается BALUN, и число его витков.

bf1

По данным W7EL варианты BALUN для однодиапазонных антенн весьма эффективны, а для многодиапазонных представляют разумный компромисс по комбинации "полоса рабочих частот - эффективность". Эти данные приведены в "ARRL ANTENNA BOOK"(1994,p.26-12). Их можно использовать как исходные при изготовлении BALUN из кабелей других марок. Данные по RG213 подойдут для кабелей с внешним диаметром 10...11 мм, а по RG58 - с внешним диаметром 5...6 мм. Как видно из таблицы, у BALUN, рассчитанных для использования в многодиапазоных антеннах, число витков и диаметр катушки одинаковы как для толстого, так и для тонкого кабеля (т.е. по существу, не зависят от марки кабеля).

bf2
Литература:

1. Гречихин А., Проскуряков Д. Антенный эффект фидера. — Радио, 2000, № 12; 2001, № 1; № 3.

Б. Степанов
Радио, 2001 г., № 10, с.65.
