С помощью рефлектометра можно настраивать антенны, измерять выходную мощность передатчика, согласовывать между собой промежуточные и выходные каскады, согласовывать выход передатчика на 144 МГц со входом утроителя на 430 МГц и выход утроителя с нагрузкой и т.д. Принципиальная схема рефлектометра для УКВ диапазонов 144/430 МГц приведена на

Рис. 1

Основу устройства составляет двунаправленный ответвитель, выполненный на полосковой линии Е1 с двумя петлями связи L1 и L2. С них и снимаются напряжения прямой и отраженной волн, которые выпрямляются диодами V1 и V2. В зависимости от положения переключателя S1 измеряются либо то, либо другое напряжение. Петли связи нагружены на резистор R2. Резистором R1 регулируется чувствительность прибора. Емкость блокировочных конденсаторов С1 и С2 для диапазона 144 МГц - 0,022 мкФ, для 430 МГц - 220 пФ.

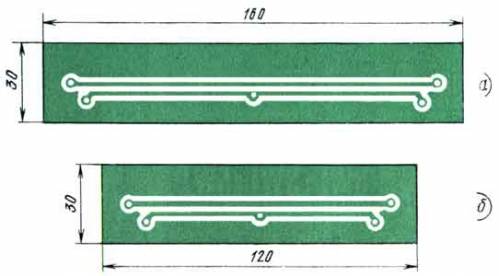

Конструкция линии с петлями связи для диапазонов 144/430 МГц показаны на рис.2а, б соответственно.

Рис. 2

Размеры даны для несимметричного фидера с волновым сопротивлением 75 Ом. Линия и петли связи выполнены на печатных платах из двухстороннего фольгированного стеклотекстолита толщиной 4 мм. При использовании другого материала ширину линии можно найти из формулы:

где Z - волновое сопротивление линии, Ом;
E - диэлектрическая проницаемость используемого материала (для стеклотекстолита Е=5);
D - толщина материала, мм;
b - ширина полосковой линии, мм.

Печатные платы впаивают в прямоугольную рамку из латунной полосы толщиной 0,8...1 мм и шириной 30 мм. Припаивать печатную плату нужно с двух сторон. На торцевых стенках рамки можно укрепить коаксиальные ВЧ разъемы. Если же использовать рефлектометр в какой-то конкретной цепи и не предусматривать его отключение, коаксиальный кабель можно припаять непосредственно.

Вход и выход полосковой линии через проходные конденсаторы или пистоны выводят на противоположную сторону печатной платы. На ней размещают резистор R2, диоды и конденсаторы. Для этого симметрично выводам петель связи на противоположной стороне делают опорные точки - вырезают кольцевые канавки в фольге так, чтобы получились "пятачки" диаметром 5 мм. К этим "пятачкам" и припаивают диоды V1 и V2 и резистор R2.

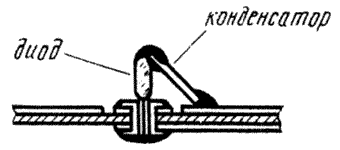

Диоды устанавливают между выводами петель связи и блокирующими конденсаторами. Конденсаторы применяют типа КМ, КГЛ или, в крайнем случае, СГМ. Их тонкие проволочные выводы отрезают, диоды припаивают к металлизированному участку конденсатора. Вторую обкладку конденсатора припаивают к общей поверхности фольги, как показано на рис.3.

Рис.3

Время пайки должно быть минимальным, так как при перегреве диоды выходят из строя.
Переключатель S1 - МТ-1. Резистор R2 - безиндукционный (УЛИ или МЛТ-0,25).

Стрелка микроамперметра на 100 мкА отклоняется на всю шкалу в положении переключателя "Прямая" при мощности на 144 МГц примерно 50 мВт и на 430 МГц - 100 мВт. При большей мощности чувствительность прибора необходимо понижать, вводя резистор R1.

После монтажа и сборки рефлектометр необходимо настроить. Для этого подают на вход сигнал от передатчика или ГСС, а выход нагружают на эквивалентную нагрузку 75 Ом. Можно воспользоваться готовым ВЧ эквивалентом от измерителей АЧХ Х1-13, Х1-19, Х1-30. Подают такое напряжение ВЧ, чтобы стрелка прибора отклонилась на всю шкалу в положение переключателя S1 "Прямая". Затем переключатель переводят в положение "Отраженная" и подбором резистора R2 добиваются нулевого показания. Эту процедуру повторяют несколько раз с каждым из вновь включаемых резисторов. Настроенный рефлектометр закрывают с двух сторон крышками.

Поскольку рефлектометры симметричны, их входы и выходы можно поменять местами.
