В процессе эксплуатации переключателя в тюнере выяснилось, что при мощности до 300 Ватт переключатель работает нормально. Но при повышении мощности проходящей через тюнер до 500 Ватт контакты переключателя греются до «не позволительной» температуры.

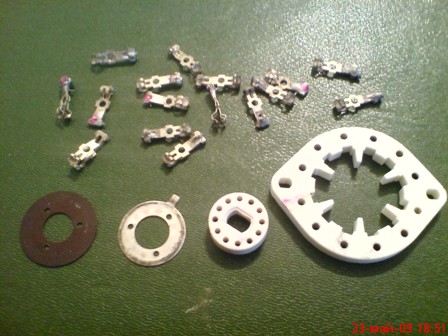

Простейший математический анализ показывает, что при мощности 500 Ватт даже работая на согласованную нагрузку 50 Ом, контакты переключателя тюнера работают на предельном для данной марки переключателя токе - 3,2 Ампера. Допустимые значения переключателей марки ПГК - 3 Ампера, 350 Вольт. Для решения «проблемы» нагрева контактов переключателя, напрашивается вывод – надо увеличивать площадь контактов. Это можно сделать, применив более мощный переключатель или включив по две галеты параллельно. Но в готовой конструкции оба эти варианта не подходили по причине ограниченного пространства. Смысл модернизация переключателя сводится к установке двойного количества контактов на одну галету. То есть, контакты устанавливаются с двух сторон керамического основания галеты, на статорной и роторной его частях. Таким образом, не увеличивая размеры переключателя, мы, увеличиваем площадь контактов вдвое, увеличивая тем самым ток, проходящий через них. Практически решается «проблема» очень просто. Берутся две галеты с исправными контактами и миниатюрной дрелью аккуратно высверливаться заклепки крепления контактов. Полученный комплект контактов, предварительно очищенных от излишков олова, а также керамическое основание промывают ацетоном, а затем чистым спиртом. Не забудьте и про себя любимого – для себя, спирт можно развести (дело вкуса). Процесс сборки переключателя зависит от наличия исходных материалов. Если имеются винты с гайками резьбой М1,5, то задача упрощается.Нужно с двух сторон керамического основания, статорной его части, установить по контакту и закрепить их винтом с гайкой.

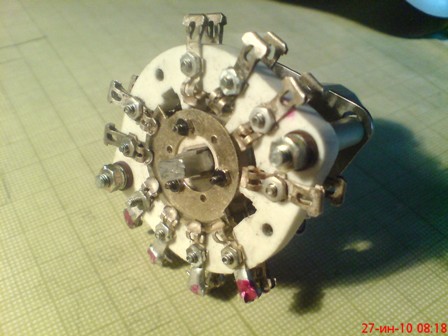

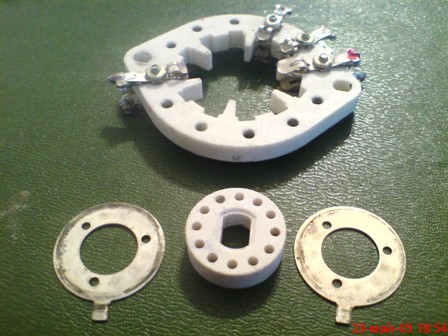

Что бы гайка не откручивалась, омимо шайбы с гравером, на резьбу можно нанести небольшое количество краски. Роторную часть переключателя, собирают непосредственно внутри статорной части галеты, с двух сторон керамики устанавливают контакты и крепят их. Аналогично приняв меры, что бы гайка ни раскручивалась. В процессе установки переключателя в конструкцию тюнера контактные группы переключателя пропаивают попарно, что бы ВЧ ток не проходил через винт крепления (заклепку) и не нагревал его, ослабляя тем самым крепление контактов. Если модернизацию выполнить в соответствии с рекомендациями, изложенными в статье Воротникова И.М. (RW9XT) «Выходной каскад передатчика 120 Вт», то такой переключатель, возможно, использовать в более мощных усилителях, нежели описанный в упомянутой статье. Особо полезно будет использование роторной части переключателя замыкающий часть витков неработающих диапазонов.

Воротников И.М. (RW9XT), «Выходной каскад передатчика 120 Вт»; Б.М. Родин Альманах «Радио-Дизайн». – М.; Альтекс, 2002.; стр. 186-188.
