При использовании на ВЧ-диапазонах вращающейся антенн типа YAGI на достаточно высокой металлической мачте, заманчиво использовать всю конструкцию в качестве GP на 80 м. Однако трудно определить эффективность (т.е эквивалентную высоту hэ) на диапазоне 80 м для емкостной нагрузки столь сложной формы как ВЧ-YAGI.

Пример конструкции

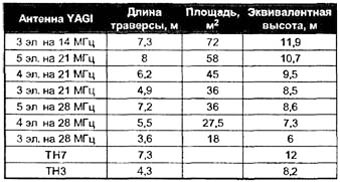

Трехдиапазонная YAGI ТН7 устанавливается на заземленной мачте высотой hм=12 м. Резонансная высота GP на 80 м составляет примерно 19,8 м. Вычитая из этой цифры эквивалентную высоту ТН7 (hэ=12 м — из табл. ниже), получаем, что точка питания GP на 80 м должна располагаться на 19,8-12=7,8 м ниже ВЧ-антенны (т.е. в 4,2 м над землей).

На этой высоте на мачту одеты изоляторы, и к ним крепятся 6 резонансных противовесов (до 19,8 м), идущих к дополнительным опорам высотой по 3 м. Все противовесы в центре соединены между собой и с центральной жилой четвертьволнового трансформатора, оплетка которого подключается к мачте на высоте 4,2 м. Измеренное входное сопротивление антенны в точке запитки составило около 17 Ом.
Волновое сопротивление четвертьволнового трансформатора — 37,5 Ом (два кабеля по 75 Ом в параллель). Трансформатор повышает сопротивление до 80 Ом, что очень хорошо согласуется с питающим кабелем 75 Ом.

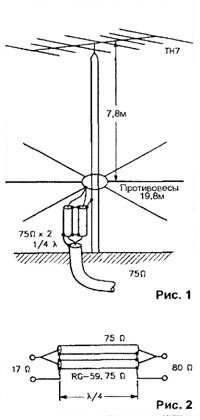

На 1 рисунке показан общий вид конструкции антенны, а на рис. 2 — трансформатора.
