Последние 10 лет наша команда использует данное изделие на выездах в горы. Вообще  универсальность данной конструкции заложена в её простоте , а данная простота является залогом удачи  в нелегком деле ,как экспедиция в горы. Все остальное время усилок работает только в тестах и ждет выезда.

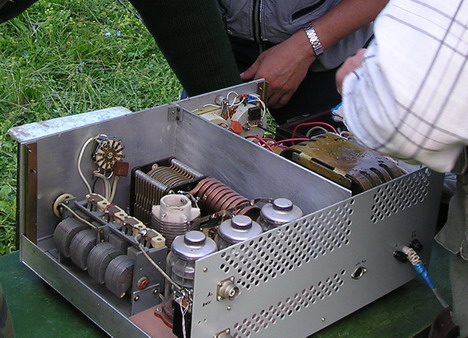

Немного о конструкции: корпус сделан из дюраля  и представляет с собой плоское дно с П--образной крышкой + передняя и задняя панель корпуса крепятся к нижней части дна и имеют упоры для жесткого крепления.

P6240029

 На передней панели находятся настройки выходного контура , Вкл. Сеть ,Анод, и переключатель обход, переключатель диапазонов. Два прибора  первый показывает ток Анода второй выходное напряжение. Это минимум необходимый для нормальной работы в диапазонах от 160м.—10м.

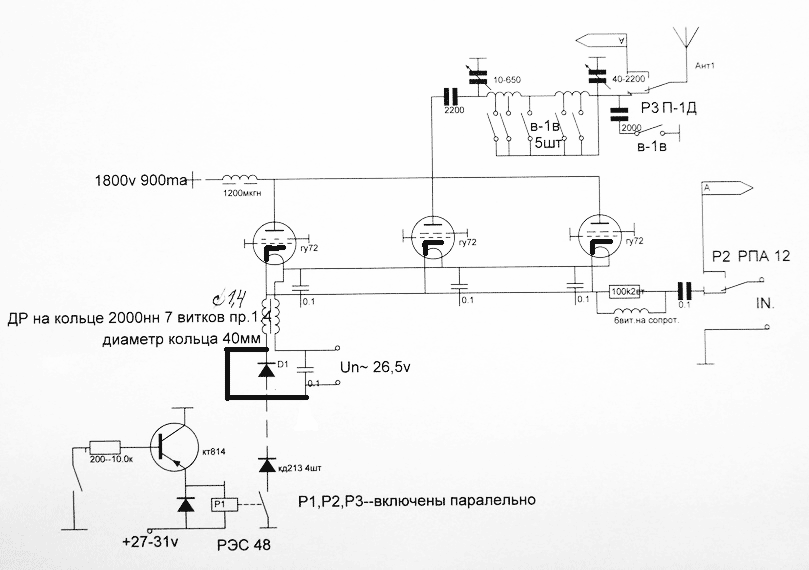

Прилагаю схему. Вообще включение  тетродов по схеме триода  показало очень качественную работу самого каскада. Во первых в сравнении с триодом ГС-35б-ги-7б отмечу ,что здесь выше КПД и приближается к 0.7 , что влечет за собой такой параметр как нагрев анода – здесь он минимален, что дает возможность снять соответственно большую мощность при меньших затратах, не требует охлаждения (хотя я  бы наверно поставил бы небольшой кулер этак производительностью в 10-18 кб\м.) это нужно пожалуй в летнее время когда жара на равнине приближается к 40 градусам. Начальный рабочий ток каскада 40ма он определен диодами в катоде(можно диоды убрать совсем ,но при этом будет ток 13ма на три лампы и вторая и третья гармоника увеличится этак разов в 9. Да согласование по входу будет так же составлять проблему.  И потому данная схема уже отработана и легко повторяется. Лампа гс35Б имеет качественные параметры в усилителе только при начальном токе 100-120ма (для каждой лампы он свой) и при этом кпд = 0,51, а это в два раза  больше рассеивается тепла при одной и той же выходной мощности вSSB модуляции.

Данная схема может использоваться с лампами ГМИ-11,ГУ-72,ГУ-74Б,Гу-91Б при этом  необходимо менять только номинал Анодного напряжения для ГМИ-11 2400-2600 вольт, для ГУ74Б 2400 вольт при этом выходное сопротивление  всех каскадов приблизительно одинаково , что дает возможность  применить один и тот же  выходной П-контур. Его параметры : диаметр 50мм. Намотка двумя типами проводов. Первая катушка имеет 11 витков первый отвод от 3-го витка, второй от 5,5-го витка, третий от10-го витка. Катушка вторая имеет диаметр 60мм отвод на 40-30метров сделан от 7-го витка (считаем витки на второй катушке от точки соединения со второй катушке) отвод на 80 метров

Сделан от 12-го витка. ,отвод на 160метров сделан от 24-го витка.

То на нагрузку 50 ом. Мощность отдаваемая в нагрузку: на ГУ-72 3шт -800вт, на ГМИ-11 1100вт три лампы, две лампы 800вт и при этом анодное надо снизить до 2000в, на ГУ-74Б 1шт 800вт. ГУ-91Б 1шт-1.5квт

S1030874

Теперь немного о входе усилителя и его входных параметрах.

Входная емкость ламп ,дроссель , конденсатор входной и входная емкость 0бразованнная соединительным кабелем и выходным каскадом передатчика образую фильтр низких частот  однозвенный с баттервортовской характеристикой ,что дает возможность иметь завал частот на 35мгц более чем на 20дб и при этом более стабильное сопротивление по входу (хотя тюнер надо применять  --- улучшает подавление гармоник и уменьшает реактивность по входу т.е.согласует выход трансивера 50 ом с входом усилка, которое колеблется от 40---70 ом) .

Усиление каскада довольно высокое и составляет  в среднем 12дб , а это 15 раз по мощности. При это  мощность на входе составляет 40-50вт – это параметры,которые нельзя ни при каких условиях увеличивать . просто возникнут проблемы, и с лампами , и с чистотой излучаемого сигнала.

Поскольку у лампы ГУ-74Б ,гу91Б  катод не соединен с накалом ,то с катода надо пустить дроссель в один провод . диаметр намотки 18мм, длинна намотки 60мм провод 0.4 любой. На накал надо подать 12.6 в при этом дроссель не обязателен ,но необходимо установить блокировочные конденсаторы по накалу 0,01мкф на корпус с 7ножки и с 3 ножки панели гу74б. гу 91Б несколько другая панель, но думаю понятно речь идет за накал.

При изготовлении этой конструкции учитывался фактор работы на высоте , что повлекло изготовить более просторный корпус. При повторении  я бы наверно разместил бы конденсаторы П-контура один над одним  . это естественно экономит место не ухудшая параметров самого каскада и уменьшит корпус.

В усилителе применен дроссель неоднократно описанный мной в популярной печати и на интернет сайтах, но повторю еще .

Данная конструкция не является  любительским изобретением , а специально была разработана небольшой группой учащихся Таганрогского Института  для применения в ВЧ когерентных генераторах 1984году. Ваш покорный слуга был одним из членов этой группы. В дальнейшем это вылилось в курсовую работу, а потом имело место быть в дипломе . так, что высказывания некоторых «СПЕЦОВ» в данном случае не имеют ни какой основы для меня. Все доказано как академически так и практически и проверено много лет назад в любительских конструкциях.

Поскольку в наших конструкциях в современных мощностных параметрах мы по прежнему используем на выходе П-контур--- нам необходимо увеличить его добротность для лучшей фильтрации гармоник т.е хотя бы Q = 25  тогда полученный 1квт на выходе будет достаточно отфильтрован, а при параллельном питании анодной цепи дроссель оказывается параллелен самому П-контуру и влияет на него почти на 100% . задача состоит в том, что бы уменьшить влияние дросселя на П-контур и при этом он имел бы минимум гармоник ,которые неизбежно возникают в нем.если применить медный провод для намотки дросселя,то это высоко добротный материал и всегда будет присутствовать ряд гармоник в дросселе  и потому был найден и применен КОНСТАНТАН можно МАНГАНИН эти материалы имеют сопротивление и используются в промышленности кАк прецизионные сопротивления. Лучше материала не найти. При исследовании конструкции дросселя он имел свой собственный не ярко выраженный резонанс и не гармонировал  в силу малой добротности провода даже при мощности в 1 квт ,при этом имея собственный резонанс на частоте 400кгц , при этом его влияние на П-контур минимально, что дало возможность изготовить выходной П-контур с Q =25 ,

А это более чем на 50дб подавлены самые мощные гармоники 2-я ,3-я – 7-я вообще не наблюдалась. Наверно хватит Hi-Hi .

Для дросселя необходим каркас диаметром 17-18мм с отверстием внутри.

Поверх мотается константан или манганин диаметром 0.35-0.5мм длина намотки зависит от диаметра провода и равна 70-90мм. При этом сопротивление  не должно быть  более 25 ом (очень положительный фактор)

Во внутрь дросселя вставлен феррит 2000нн. Диаметром 10мм и длинной 8см.  Он не греется поскольку частота резонанса дросселя 400кгц ,а как мы знаем ,что максимальная амплитуда на частоте резонанса . этот феррит и понижает частоту резонанса до 400кгц.

Блок питания содержит два транса Анодный ,который включается через задержку и накальный транс мощностью 160вт он дает накал и еще одна обмотка для коммутационных дел выпрямленное напряжение +27-31в.500ма.

При повторении желаю удачи!

RA6ED Лукьянченко Александр.А.
