Высококачественный RF усилитель диапазона УКВ, не требует специального оборудования для настройки.

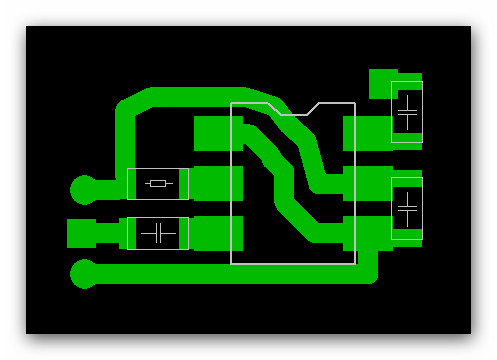

При разводке платы рекомендуется сделать с обратной стороны земляной полигон. Коэффициент шума менее 2 дБ, коэффициент передачи более 13 дБ. Низкий коэффициент шума и большое усиление позволяют использовать в автомобильных или домашних приемниках, позволят также принимать отдаленные любительские станции УКВ в 2-метровом диапазоне. Из-за так называемого порогового эффекта, приемники FM резко теряют сигнал. Итак, этот усилитель может решить проблему периодического исчезновения вашей любимой станции при движении. MAX2633 - низковольтный, малошумящий усилитель для использования в диапазоне от УКВ до САНТИМЕТРОВЫХ ВОЛН. Работая от однополярного питания (от +2.7В до +5.5В), имеет практически постоянный коэффициент усиления до 900 МГц. Его низкий коэффициент шума и низкое потребление тока, делают его, идеальным для применения в радиоприемниках, буферах и передатчиках.

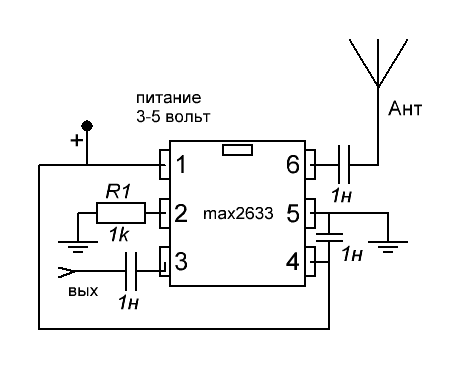

MAX2633 имеет внутренне смещение и управляемый ток питания, регулируемый внешним резистором (на схеме R1). Приведенная схема потребляет 3 мА. Для усилителей семейства MAX2630 кроме резистора, управляющего смещением необходимы разделительные конденсаторы (C1 и C3), и конденсатор в цепи питания (C2). Разделительные конденсаторы должны быть достаточно большими, чтобы не внести значительное реактивное сопротивление в 50-Омных системах, на низких частотах (чтобы не зарезать низкочастотную часть диапазона) Для вычисления необходимого номинала используйте формулу: C = 53000/F [pF]
