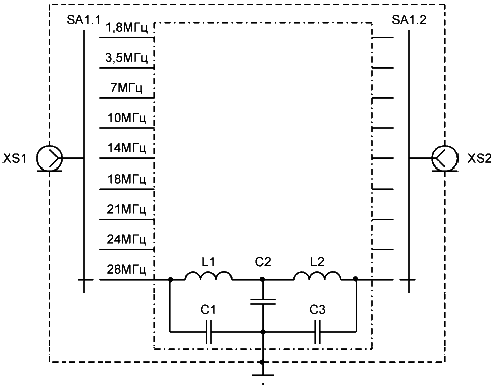

Предлагаемый ФНЧ работает совместно с транзисторным усилителем мощности в диапазоне частот от 1,8 до 30 мгц при выходной мощности не более 200 вт.

fnch

fnch1

Катушки индуктивности ФНЧ бескаркасные и намотаны виток к витку проводом ПЭВ-2 диаметром 1,2 мм на диапазоны 14; 18; 21; 24,5; 28 мгц и проводом ПЭВ-2 диаметром 1,0 мм – на остальные. Номиналы конденсаторов C1, C2, C3, не попадающие в стандартные ряды, необходимо подобрать из нескольких конденсаторов в параллельном или последовательном включении. Данные всех элементов ФНЧ приведены в таблице 1.

Таблица 1.

Диапазон, МГц

Частота среза фильтра, МГц

Катушки индуктивности, L1=L2

Емкость конденсаторов, пф

индуктивность, мкГн

кол-во витков

внутренний диаметр, мм

С1,СЗ

С2

1,8

2,5

4

20

18

1500

3000

3,5

5

2,1

14

16

820

1800

7

9,5

1,05

12

12

430

750+220

10

14

0,8

12,3

10,2

340

750

14

20

0,55

10

8

220

430

18

24

0,52

8,75

8

180

350

21

27

0,37

8

8

150

300

24,5

29

0,32

7,5

8

120

260

28

33

0,27

7

8

110

220

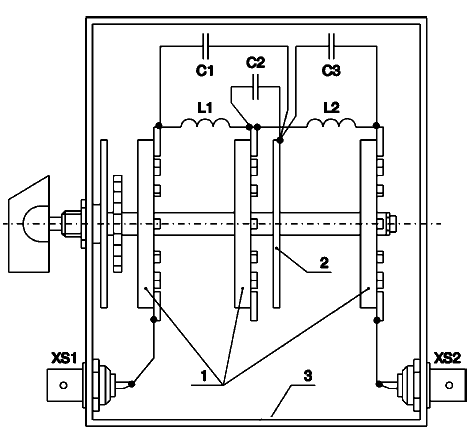

Конструктивно ФНЧ выполнен на трехсекционном керамическом галетном переключателе 1 типа 11П3Н в виде единого, заключенного в экранирующий корпус из немагнитного материала.  Медная шина 2 является общим проводом ФНЧ и соединяется электрически с корпусом 3, шасси радиостанции и шиной заземления. Средняя галета переключателя – опорная – для монтажа элементов фильтра. На входе и выходе ФНЧ установлены коаксиальные разъёмы типа СР-50.
И. Милованов UY0YI
