Напрямую сразу подключать блок питания ноутбука клеммам АКБ нельзя. Напряжение на выходе составляет около 19 В, а сила тока около 6 А. Силы тока для зарядки 60 А/ч аккумулятора достаточно, а что делать напряжением? Тут есть варианты.

Зарядное устройство из блока питания ноутбука может быть реализовано двумя абсолютно разными путями.+

  • Без переделки блока питания. Необходимо последовательно с автомобильным АКБ подключить мощную лампочку от фары. Такая лампочка в данном случае будет служить токоограничителем. Решение очень простое и доступное.
  • С переделкой блока питания. Тут необходимо снизить напряжение блока питания ноутбука для нормальной зарядки до 14 — 14,5 В.

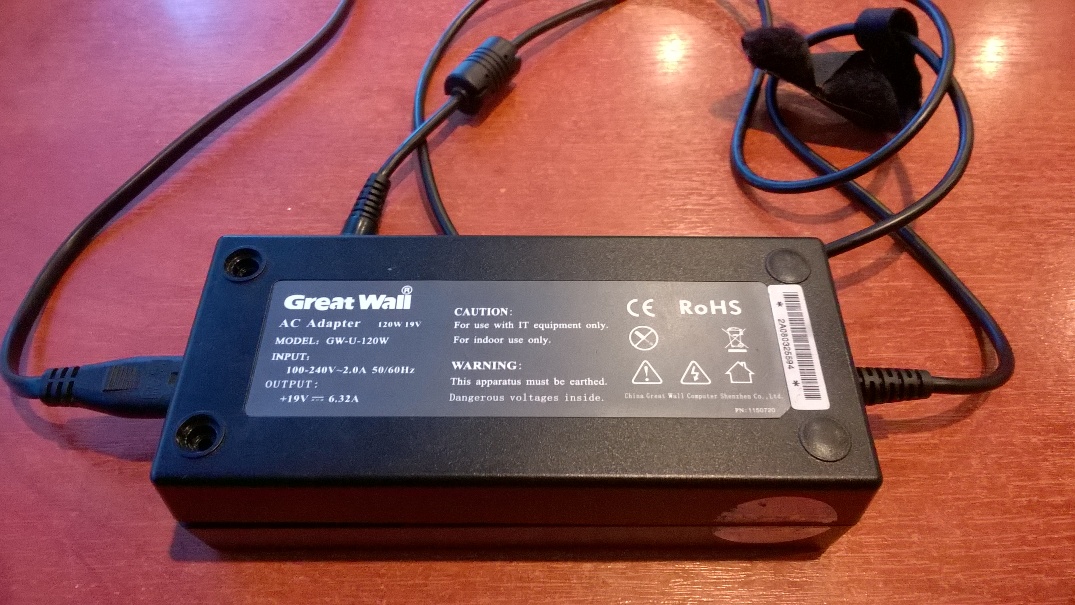

Мы пойдем более интересным путем и в вкратце расскажем, как легко можно понизить напряжение блока питания ноутбука. Подопытным блоком станет универсальная зарядка к ноутбуку под название Great Wall.

WP 20160129 16 40 44 Pro

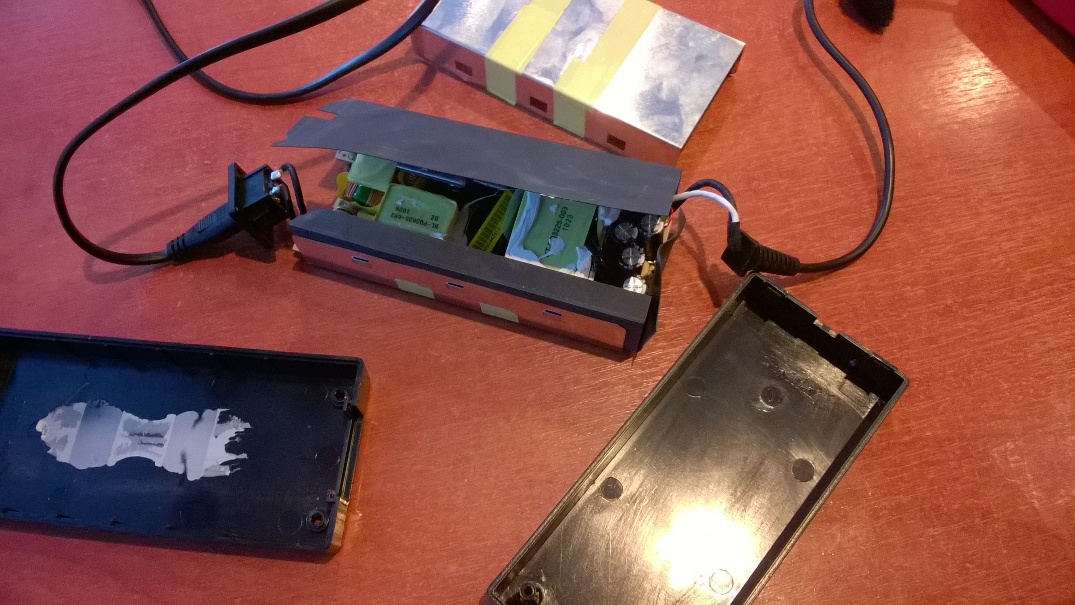

Первым делом разбираем корпус, стараемся сильно его не растрепать, нам еще им пользоваться.

WP 20160129 16 36 36 Pro

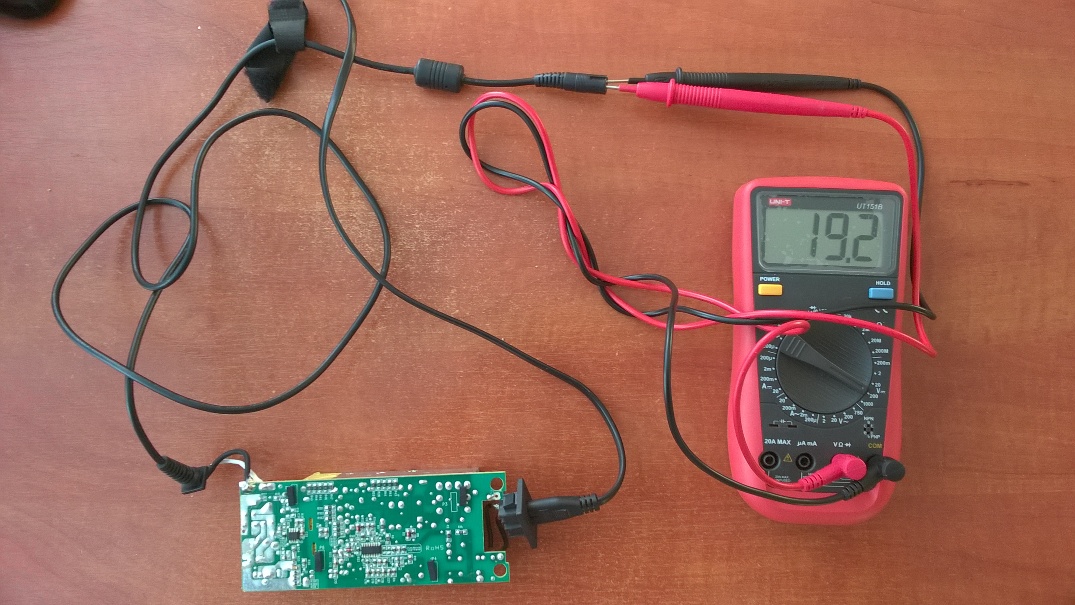

Как видим, блок выдает напряжение — 19 В.

WP 20160129 15 01 34 Pro

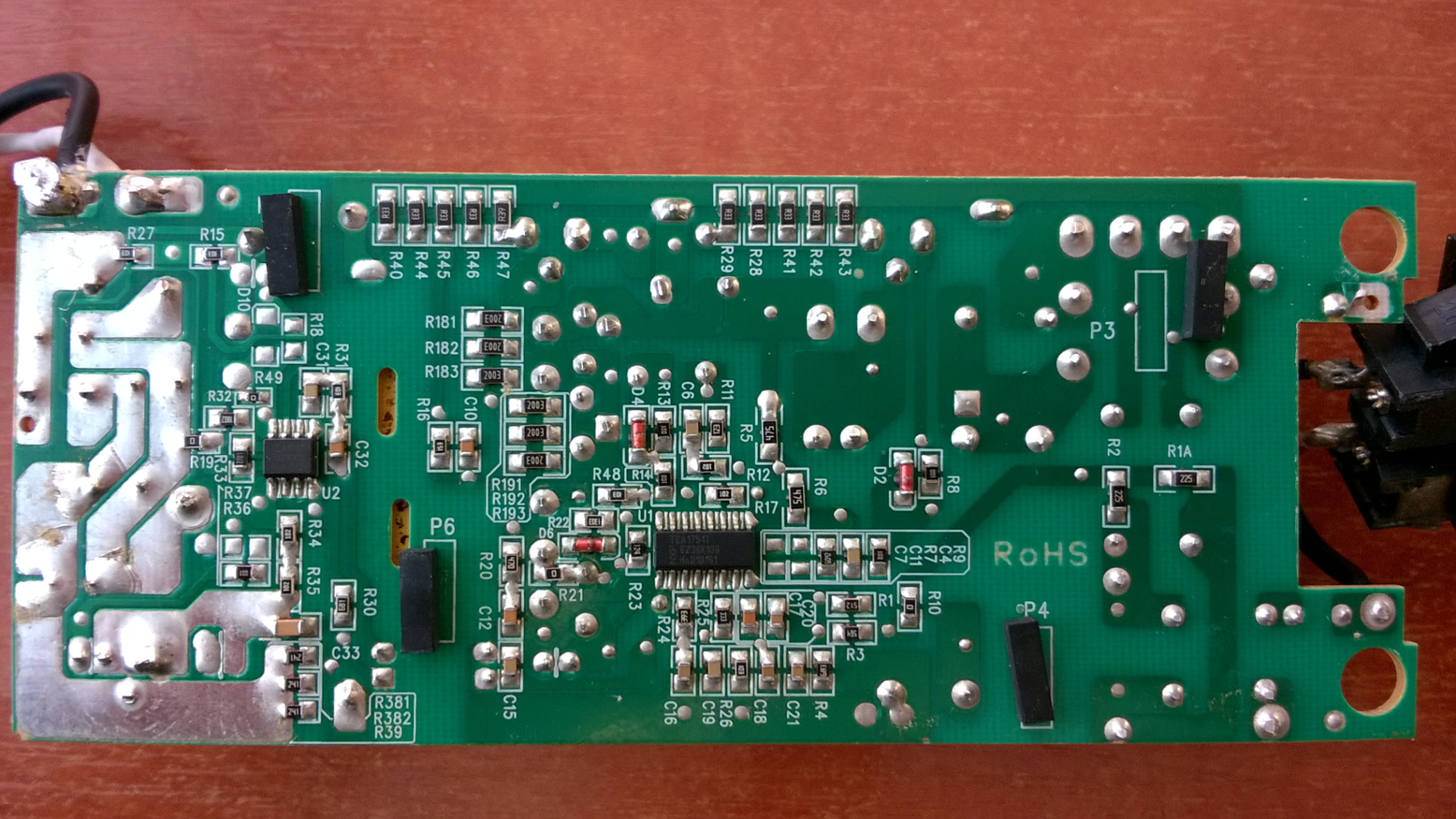

Плата построена на TEA1751+TEA1761.

WP 20160129 15 01 47 Pro

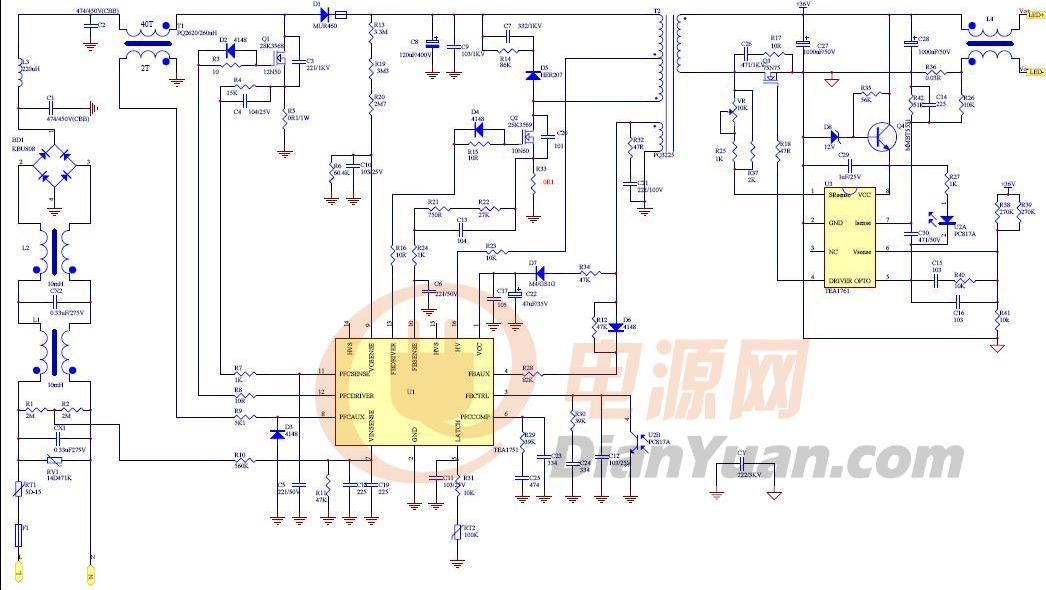

Для лучшего понимания дела на одном из китайских сайтов была схема ну очень похожего блока.

Отличие лишь в номиналах некоторых деталей.

1287625952 356137

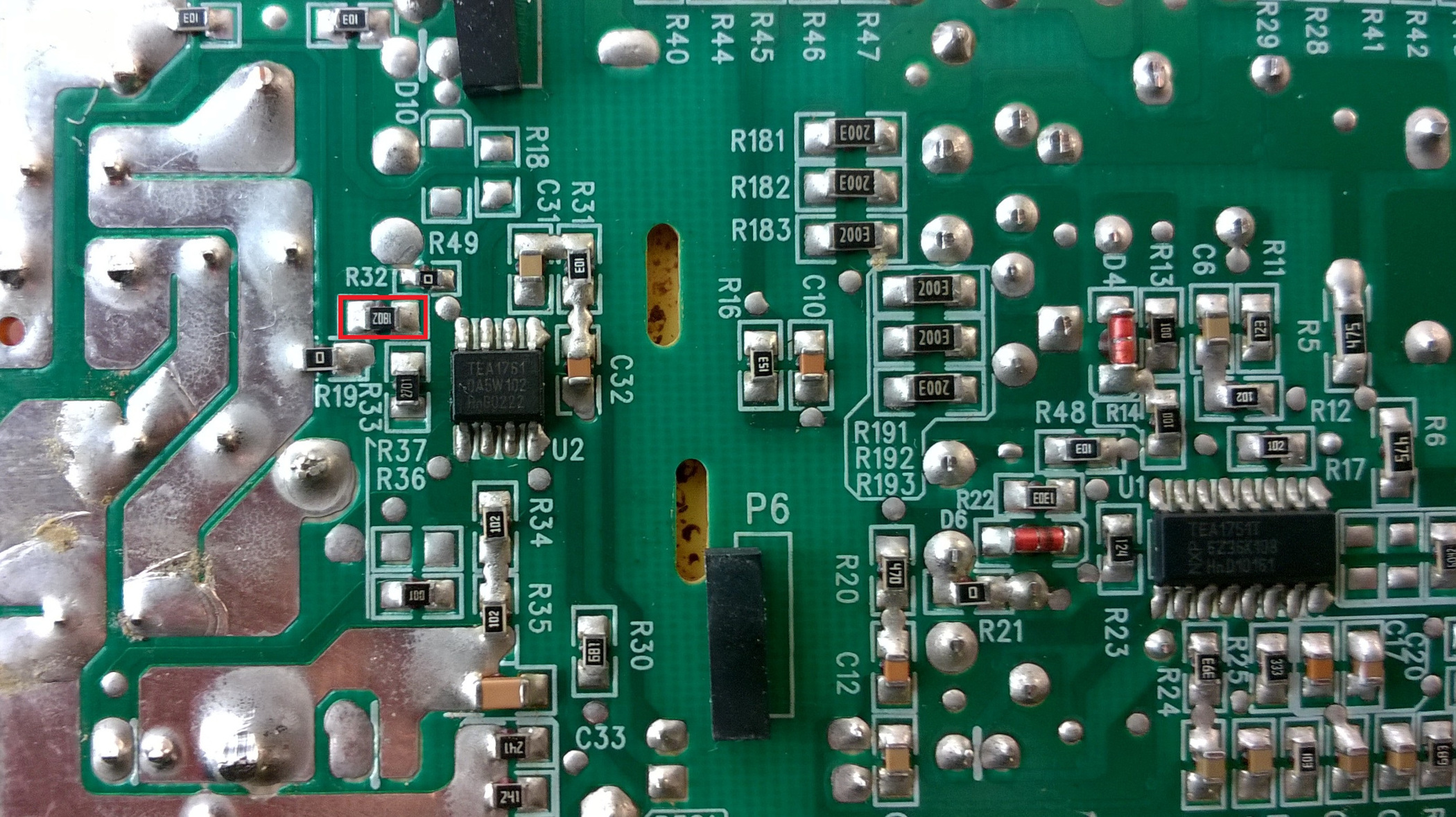

Для снижения напряжение на выходе ищем резистор, который соединяет шестую ножку TEA1761 и плюс с выхода блока питания (на фото отмечен красным).

WP 20160129 15 02 05 Pro

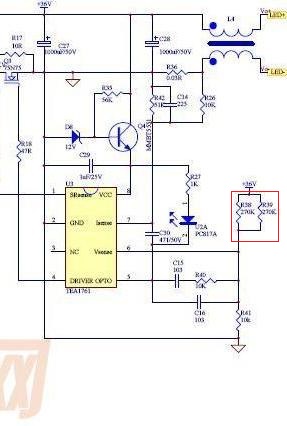

На схеме этот резистор состоит из двух (они тоже обведены красной линией).

1287625952 356137 копия

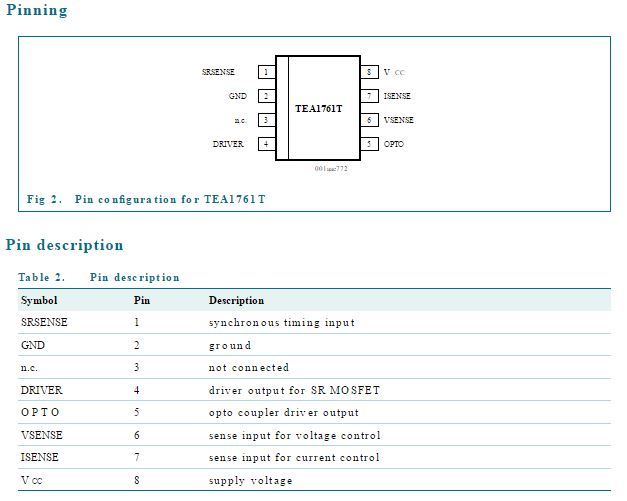

Для удобства приводим назначение и расположение ножек из datasheet TEA1761.

TEA1761

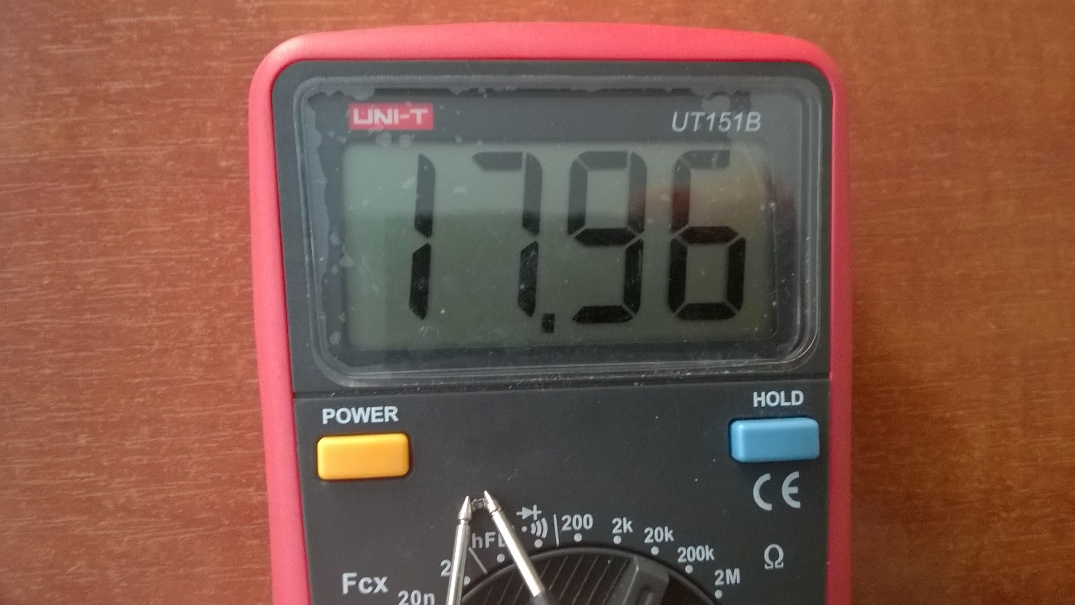

Выпаиваем этот резистор и измеряем его сопротивление – 18 кОм.

WP 20160129 15 49 31 Pro

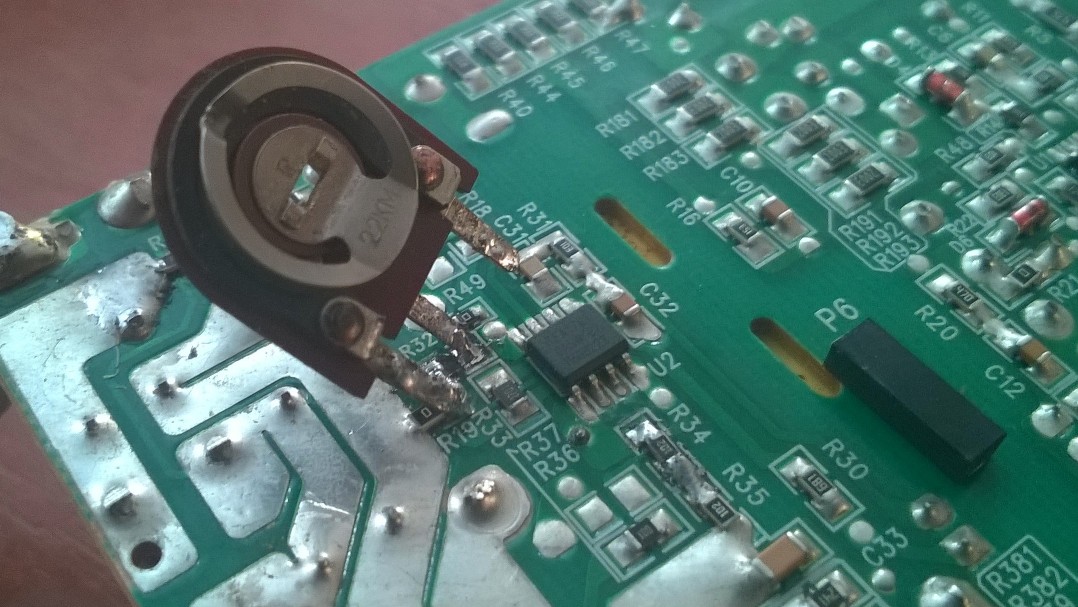

Достаем из закромов переменный или подстроечный резистор на 22 кОм и настраиваем его на 18 кОм. Впаиваем его на место предыдущего.

WP 20160129 15 56 42 Pro

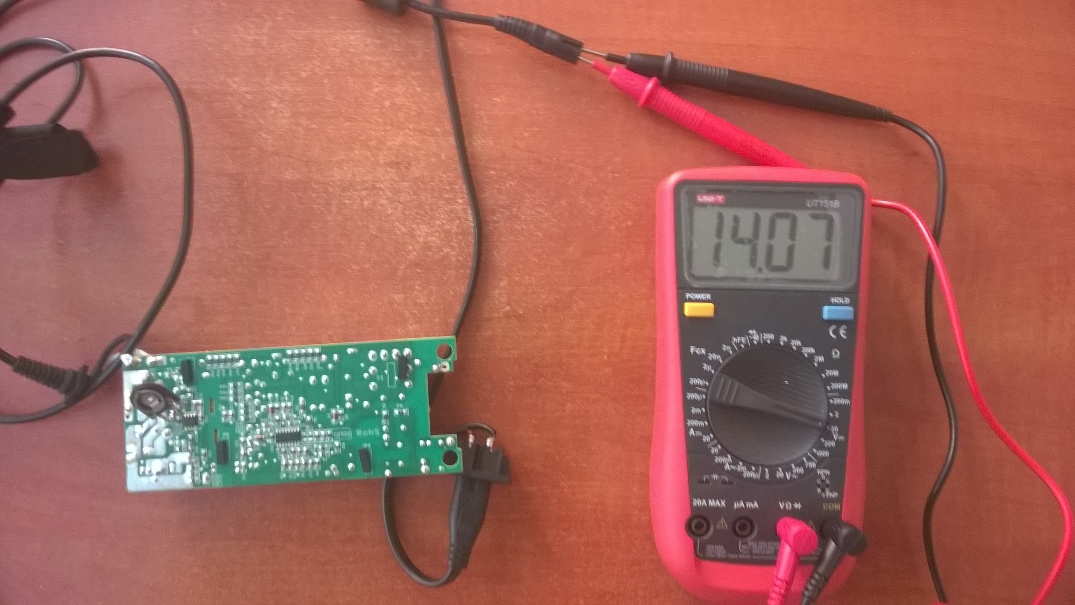

Постепенно снижая сопротивление добиваемся показания 14 — 14,5 В на выходе блока питания.

WP 20160129 15 59 52 Pro

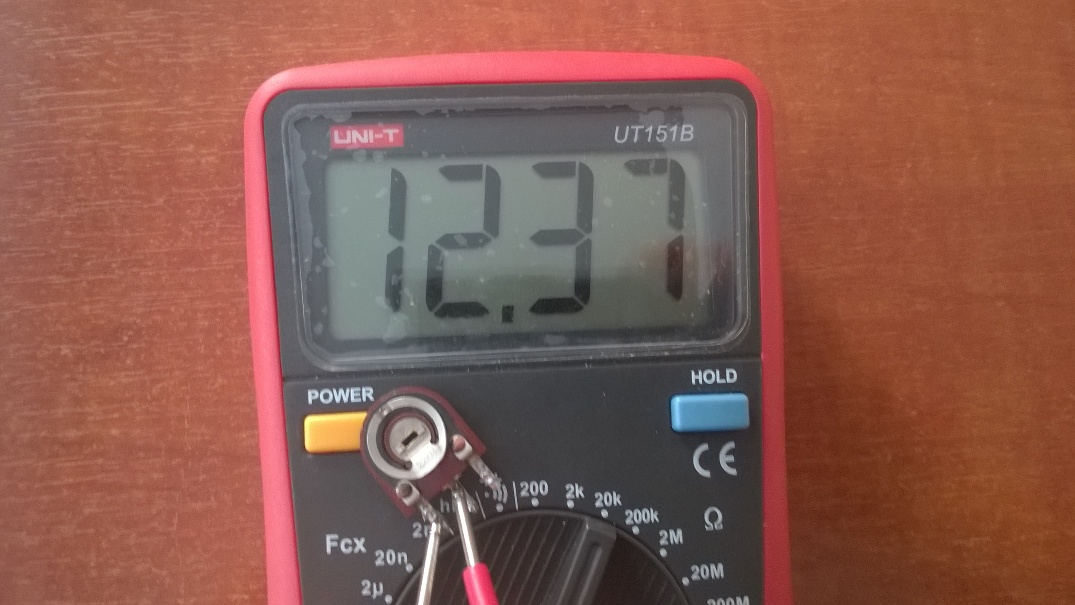

Получив необходимое напряжение можно его отпаять от платы и измерить текущее сопротивление – оно составило 12,37 кОм.

WP 20160129 16 01 37 Pro

После всего нужно подобрать постоянный резистор, с как можно близким к этому значению номиналом. У нас это будет пара 10 кОм и 2,6 кОм. Увы, в SMD исполнение ничего подобного не нашлось, пришлось кончики резисторов посадить в термокембрик.

WP 20160129 16 26 12 Pro

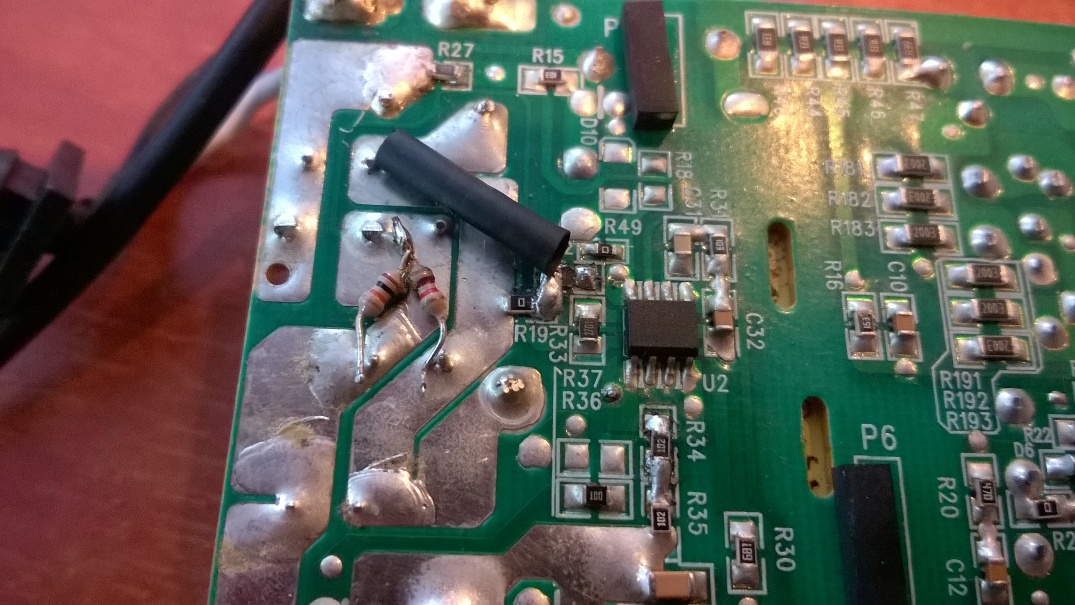

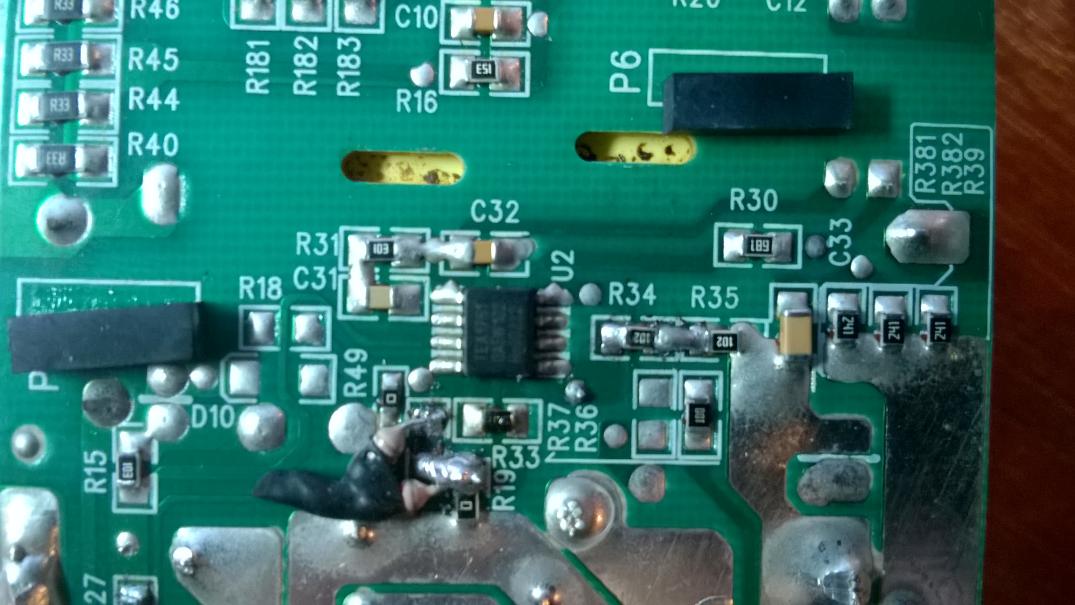

Паяем данные резисторы.

WP 20160129 16 30 16 Pro

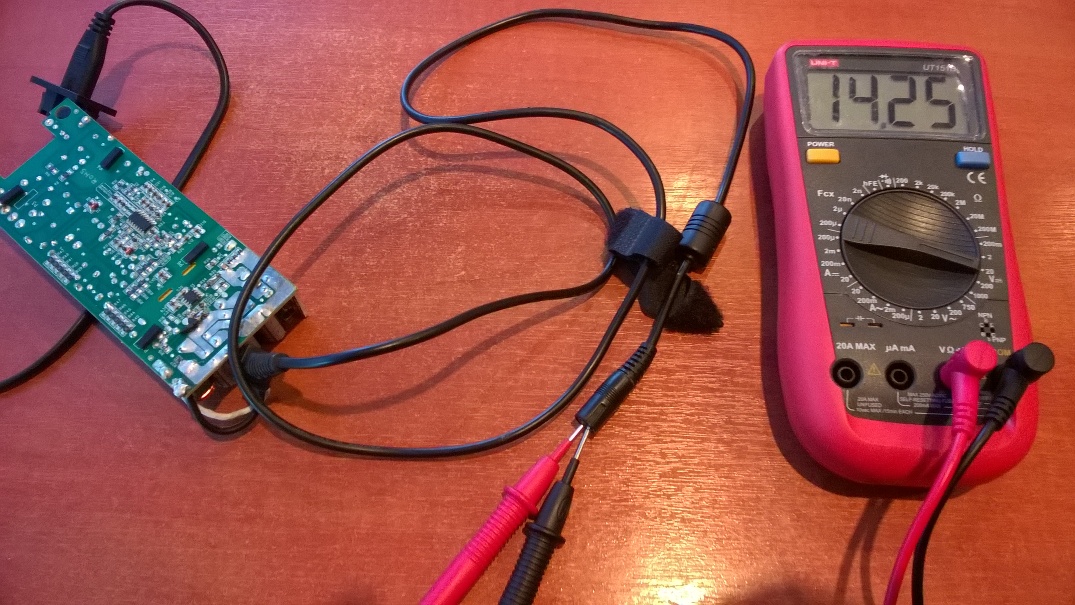

Тестируем работу блока – 14,25 В на выходе. Напряжение для зарядки автомобильного АКБ в самый раз.

WP 20160129 16 32 29 Pro

Собираем блок питания и подключаем крокодилы на конце шнура. (Необходимо тщательно проверять полярность на выходе шнура, в некоторых блоках питания «-» — это центральный провод, а «+» — оплетка).

WP 20160129 21 57 28 Pro

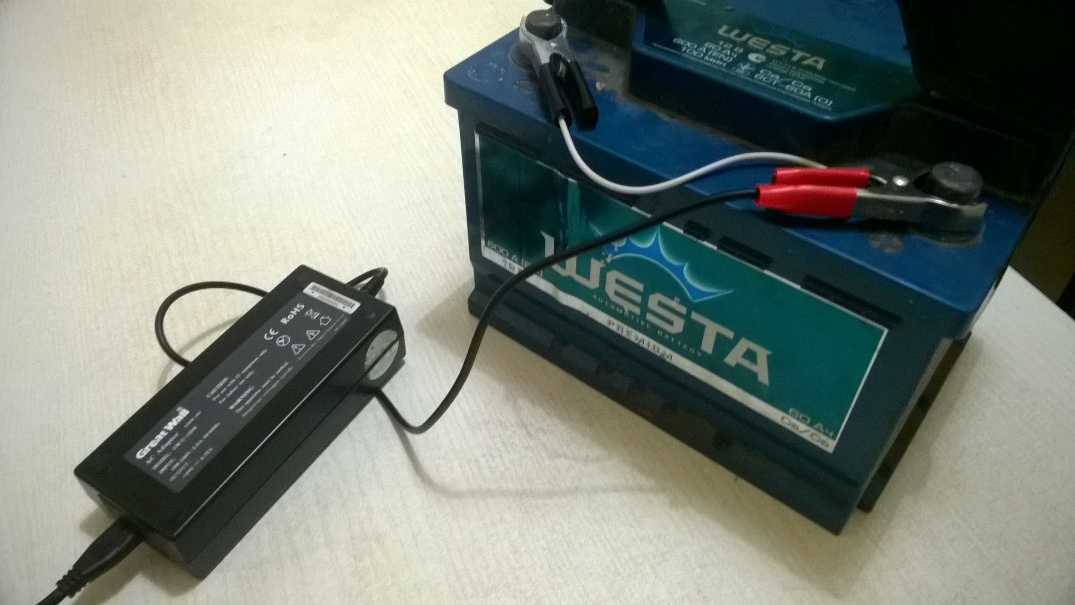

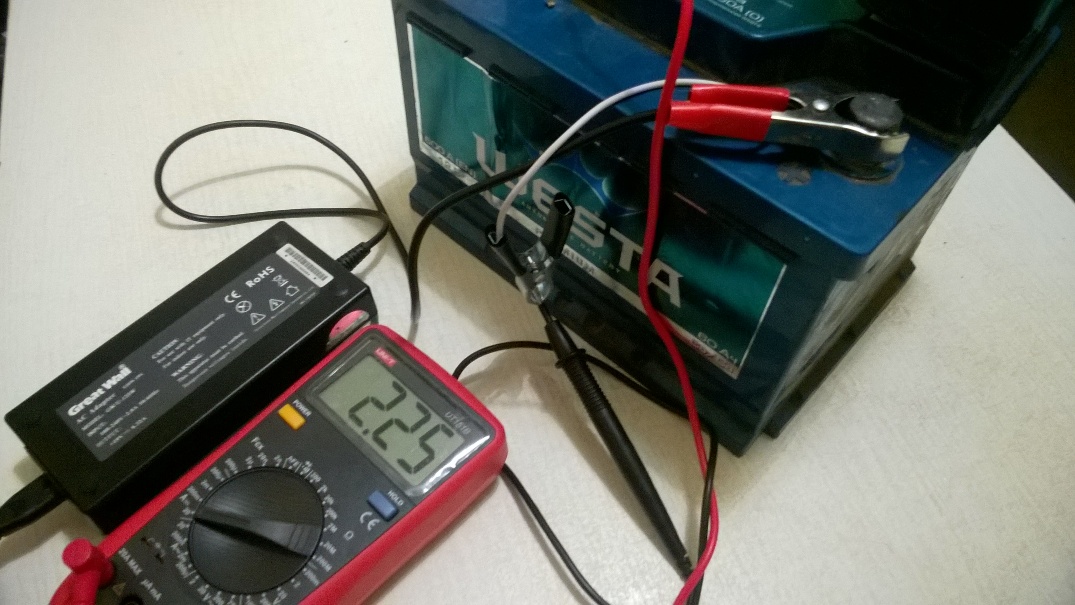

Зарядное устройство из блока питания ноутбука работает как положено, ток в середине процесса зарядки составляет около 2-3 А. При падении тока зарядки до 0,5-0.2 А, процесс зарядки можно считать оконченным.

WP 20160129 21 48 21 Pro

Для удобства зарядное можно снабдить амперметром, прикрученным на корпус, или контрольным светодиодом, который будет сигнализировать об окончании заряда. Как дополнительную меру предосторожности можно посоветовать использовать хоть какую-то защиту от переполюсовок.

Схема защиты зарядного устройства

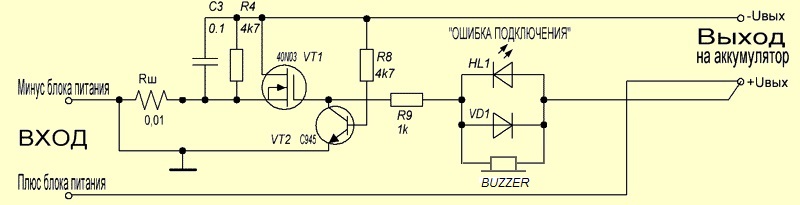

Рассмотрим поближе схему защиты от переполюсовки на полевом транзисторе. Потери напряжения на полевом транзисторе минимальные, а время срабатывания не более 1мкСек.+

034

Работает схема вот таким образом. При правильном подключении полевой транзистор открыт, и весь ток поступает на выход схемы. При коротком замыкании, перегрузке, или переполюсовке падение напряжения на шунте и полевом транзисторе достаточно, что бы сработал маломощный биполярный транзистор. Когда транзистор сработал, он замыкает затвор полевого транзистора на землю, закрывая его полностью.

По материалам сети ИНТЕРНЕТ.
