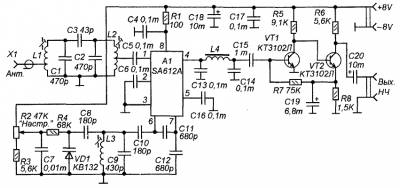

Появившаяся на рынке микросхема SA612A содержит схемы гетеродина и активного двойного балансного смесителя. Микросхема предназначена для работы в качестве преобразователя частоты в супергетеродинных связных приемниках, работающих на частотах до 400 МГц. Однако, эта микросхема хороша и на более низких частотах. Наглядный пример тому, описываемый здесь простой экспериментальный приемник прямого преобразования на диапазон 160 М, в котором данная микросхема работает как гетеродин и смеситель. Принципиальная схема показана на рисунке. Сигнал от антенной системы поступает на входной двухзвенный полосовой фильтр L1-C1-C3-C2-L2, настроенный на середину диапазона 1800-2000 кГц. С выхода этого фильтра сигнал поступает на вход смесителя микросхемы А1. В гетеродине микросхемы А1 работает контур L3-C9-C8-VD1, перестраиваемый по частоте в пределах принимаемого диапазона при помощи переменного резистора R2, регулирующего напряжение на варикапе. Сигнал биений появляется на выходе смесителя А1, - на выводе 4. Полоса этого сигнала ограничивается до уровня 3 кГц при помощи ФНЧ C13-L4-C14. Далее, выделенный низкочастотный демодулированный сигнал поступает на низкочастотный усилитель на транзисторах VT1 и VT2. НЧ сигнал с выхода усилителя можно подать на высокоомные головные телефоны или на вход усилителя мощности с динамической головкой на выходе. Для намотки катушек L1-L3 используются каркасы диаметром 7 мм с подстроечными сердечниками из карбонильного железа. В качестве заготовок для таких каркасов можно использовать каркасы контуров старых ламповых телевизоров. Каркасы используются вместе с экранами. В каждом из этих каркасов есть по два карбонильных сердечника, один из них извлекается, - его можно будет потом дополнительно "вкрутить", если при налаживании потребуется более сильно увеличить индуктивность, чем позволяет один сердечник. Катушки приемника прямого преобразования содержат по 42 витка провода ПЭВ 0,12. Намотка ведется виток к витку, а провод фиксируется парафином. L1 имеет отвод от 10-го витка, a L2 - от 21-го. Катушка L4 намотана на ферритовом кольце внешним диаметром 16 мм. Она содержит 200 витков ПЭВ 0,12. Эта катушка помещена в такой же экран, как и высокочастотные катушки (алюминиевый цилиндрический). Контуры предварительно нужно настроить при помощи ГВЧ и ВЧ-вольтметра. Налаживание УЗЧ приемника прямого преобразования заключается в установке напряжения на коллекторе VT2, равного, примерно, 4V, путем подбора R7. Варикап приемника прямого преобразования может быть и другой, например, КВ104, КВ121.  Микросхему SA612A можно заменить на SA602A.
