Б. Степанов RU3AX

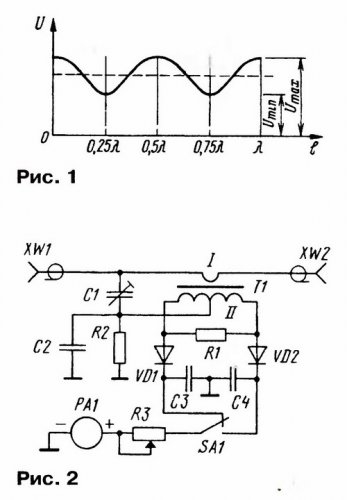

В радиолюбительских кругах ходит немало легенд о "полуволновых повторителях", якобы улучшающих КСВ. Фидер с электрической длиной в половину рабочей длины волны (или в их целое число) действительно является "повторителем" — импеданс на дальнем от антенны его конце будет равен входному импедансу антенны. Единственная польза от этого эффекта — возможность дистанционно измерить входной импеданс антенны. Как уже отмечалось, на значение КСВ (т. е. на энергетические соотношения в антенно-фидерном тракте) это не влияет. На самом деле при удалённом от точки подключения фидера к антенне измерении КСВ регистрируемое его значение всегда несколько отличается от истинного. Эти отличия объясняются потерями в фидере. Они строго детерминированы и могут только "улучшить" регистрируемое значение КСВ. Однако это эффект часто на практике бывает незначительным, если используется кабель с малыми погонными потерями и длина самого фидера сравнительно небольшая. Если входной импеданс антенны не является чисто активным и равным волновому сопротивлению фидера, в нём устанавливаются стоячие волны, которые распределены по фидеру и состоят из чередующихся минимумов и максимумов ВЧ напряжения. На рис. 1 показано распределение напряжения в линии при чисто активной нагрузке, несколько большей волнового сопротивления фидера. При наличии в нагрузке реактивности распределение напряжения и тока смещается влево или вправо по оси ^ в зависимости от характера нагрузки. Период повторения минимумов и максимумов по длине линии определяется рабочей длиной волны (в коаксиальном фидере — с учётом коэффициента укорочения). Их характеристикой и является значение КСВ— отношение максимального и минимального напряжения в этой самой стоячей волне, т. е. КСВ = Umax/Umin. Напрямую значения этих напряжений определяют только с помощью измерительных линий, которые в любительской практике не применяют (в диапазоне коротких волн — и в профессиональной тоже). Причина тому простая: чтобы иметь возможность измерить изменения этого напряжения по длине линии, её длина должна быть заметно больше, чем 0,25Х. Иными словами, даже для самого высокочастотного диапазона 28 МГц она должна быть уже несколько метров и соответственно ещё больше для низкочастотных диапазонов. По этой причине и были разработаны малогабаритные датчики прямой и обратной волн в фидере ("направленные ответвите ли"), на основе которых и изготавливают современные измерители КСВ в диапазонах коротких волн и в низкочастотном участке УКВ диапазона (примерно до 500 МГц).

Полностью статью читайте в журнале "Радио" №9 2011г.
