Автор программы Василий UB6LFT, последнюю версию можно скачать на сайте tiparadio.ru. Программа активно развивается и обрастает дополнительными функциями.

После первого запуска, вы увидите интерфейс программы, в котором легко разобраться, все настройки очевидны.

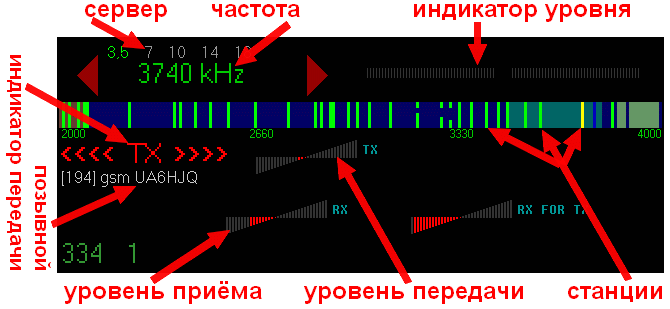

Зелёные цифры в левом нижнем углу, это количество пользователей на сервере и количество станций на частоте.

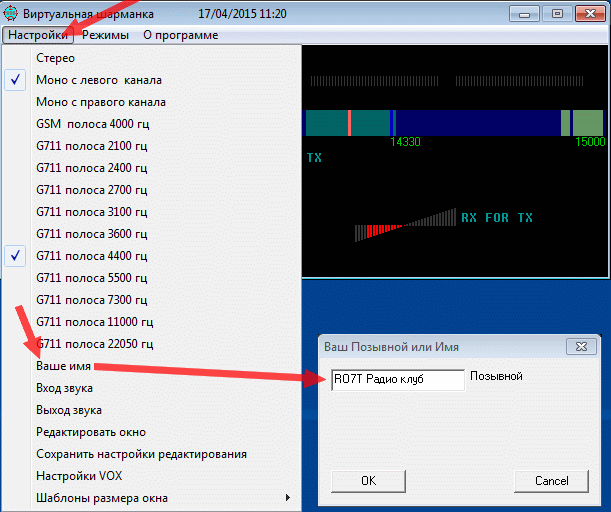

Первым делом (после запуска программы), нужно ввести ваш позывной. Как это сделать, смотрите на картинке ниже. Идём в меню Настройки, далее Ваше имя, вводим в поле позывной и нажимаем кнопку ОК. Теперь во время вашей передачи, этот позывной будет отображаться у всех кто ваш слушает.

Регистрация радиолюбителей, позволяет в одном виртуальном пространстве выделить участки с радиолюбительским регламентом.

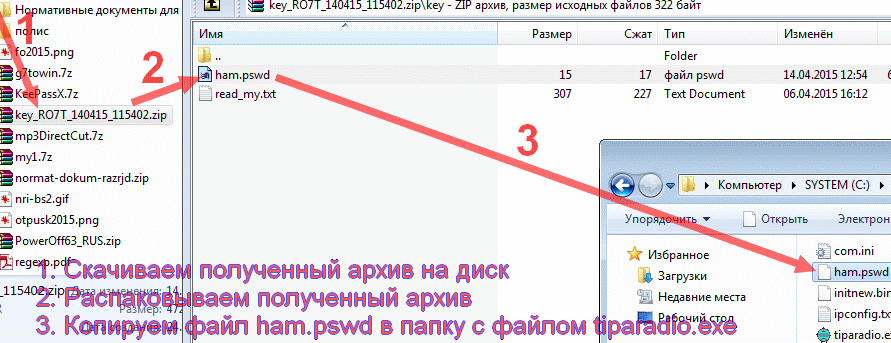

После того как вы зарегистрировались на сайте и получили письмо с файлом в котором находится ключ, нужно его сохранить на диске, разархивировать и скопировать в папку с программой. Как это сделать смотрите на картинке ниже.

Итак, процесс первоначального освоения программы закончен и можно перейти к более сложным вещам.

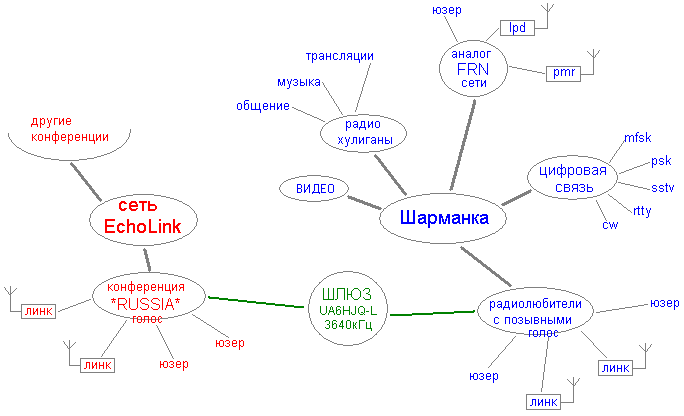

Программа - это только клиент, а мы рассмотрим, что из себя представляет сеть на основе Шарманки. Как видно из упрощённой схемы ниже, Шарманка впервые обьединила в себе возможности различных (несовместимых между собой) сетей для радиолюбителей. Фактически она заменила собой FRN сеть и частично ECHOLINK, обьединила "свободных операторов", а также добавила другие возможности, в одной программе.

Соединение между Российской конференцией и Шарманкой, сделано на основе шлюза UA6HJQ-L (выделен зелёным цветом), который работает на виртуальной частоте 3640кГц, с одной стороны и конференцией *RUSSIA*, с другой. Важно понимать, что это шлюз не между сетями в целом, а между конкретной частотой и конкретной конференцией!

Линки c выходом в эфир, работающие в Шарманке и EchoLinkе, являются равноценными. По сути нет разницы в какой из сетей вы включили линк. Линки со стороны Шарманки имеют приемущество, в том что их практически не возможно подвесить, так как у каждого администратора есть 'локальный бан', а значит любая помеха можеть быть легко отфильтрована и линк продожит работать.

Если у вас нет проблемы с портами (белый IP) и слабый ПК (Win2000, Win98, Win95), то выгоднее включить линк в сети EchoLink. Если компьютер более современный (WinXP и выше) или закрыты порты - проще использовать Шарманку.

У каждой реализации voIP есть как достоинства, так и недостатки. Сравним некоторые особенности (+плюсы и -минусы), двух популярных сетей для радиолюбителей:

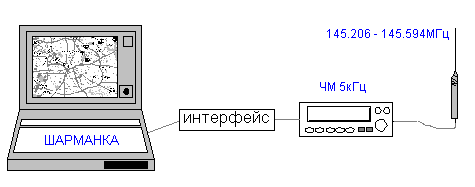

Подключить радиоканал (линк) к Шарманке также просто как в EchoLink или FRN сетях. Ниже приведена Блок-Схема такого линка. Если вы хотите подключить к Шарманке LPD или PMR радиостанции, схема останется такой же, изменится только частота и ограничение по мощности (10мВт в LPD, 500мВт в PMR).

Радиолюбители должны учитывать, что работая через линк который 'светит' в эфир, их сигнал с качественным кодеком и широкой полосой может звучать совсем не так 'красиво' как в программе. Дело даже не в кодеке, он может быть любым, гораздо важнее АЧХ вашего сигнала, веть часть спектра при трансляции в эфир будет потеряна. Это же справедливо при работе через шлюз между Шарманкой и EchoLink.

Можно сформулировать несколько простых правил, при соблюдении которых ваш сигнал из Шарманки, будет хорошо читаться как в виртуальном, так и в реальном эфире.

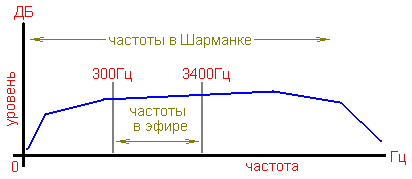

1. Нужно чтобы сигнал имел плавный подьём в диапазоне 200-4000Гц. в сторону В.Ч.
2. Различные звуковые эффекты (эхо, ревебрация) при работе в линке должны быть отключены.
3. Чувствительность микрофона не должна быть избыточной.
4. Расстояние от рта до микрофона не должно превышать 20см.
5. Сигнал не должен быть перекачан или наоборот, иметь очень низкий уровень.

Какая именно будет АЧХ за пределами участка 200-4000Гц, особого значения (при работе в линке) не имеет. Конечно небольшое влияние на окраску вашей речи, та часть звукового спектра будет оказывать. Она может быть плоской или с дальнейшим подьёмом в область высоких частот.

Если вы работаете цифровыми видами связи (в виртуальном участке), то желательно чтобы АЧХ была плоской.

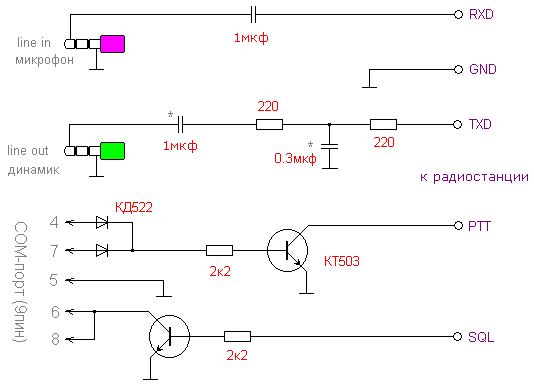

Интерфейс между радиостанцией и программой Шарманка, похож на обычный, но есть и небольшие отличия. Первое отличие - ФНЧ цепочка для корректировки АЧХ в эфире. Она необходима потому что многие радиолюбители используют качественные кодеки и полосой шире чем 300 - 3400Гц. В эфире такие сигналы имеют большое количество шипяще-свистящих частот. Поэтому, для коррекции добавляем цепочку которая заваливает высокочастотный спектр сигнала. Нужно отметить, что корректирующая цепочка нужна не всегда, её использование зависит от применяемой радиостанции.

Мне такая цепочка очень помогла, при использовании радиостанции Motorola GM-160 и подключении интерфейса, через передний разьём этой радиостанции.

Вторая особенность интерфейса связана с работой сигнала от шумоподавителя радиостанции. Важно учесть, что выводы 6 и 8 нужно соединить между собой, тогда при логической 1 (шумодав открыт) Шарманка будет принимать сигналы из эфира. При логическом 0 (шумодав закрыт) радиостанций находится в дежурном приёме.

Если логический сигнал от шумоподавителя радиостанции не берётся, нужно в программе включить и настроить VOX.

Выводы 4 и 7 можно соединять между собой только через диоды или использовать любой один из выводов для управления PTT, в этом случае диод не нужен.
