После капитального пересмотра конструкции, управления поворотом и коммутации моего квадрата возникла необходимость посмотреть диаграмму направленности. Полотно антенны, ранее выполненное из полёвки было заменено на тонкий коаксиальный кабель (его оплётку). Естественно, все параметры изменились и мне пришлось перестраивать и согласовывать входное сопротивление рамок под 50 Ом. Понимая, что программы для проверки диаграмм антенн уже должны были существовать, я поискал в инете и первое что высветилось в массе ссылок был сайт George Robert Freeth G4HFQ с вожделенной программой. Надо отметить, что автор основательно поработал для радиолюбительской общественности. На его сайте можно найти как платное, так и Free программное обеспечение разного рода.Интерес вызвало происхождение бесплатных программ.Автор пишет, что стоило только ему выставить свою новую разработку в интернете, как на следующий день на Pirate Bay появлялась её поломанная копия. Устав от этой борьбы George R. Freeth решился сделать самые "популярные" на Pirate Bay программы бесплатными. Это был воистину мужественный шаг с его стороны. Сделав такой подарок, George R. Freeth ещё более поспособствовал распространению своих достаточно известных программ среди западных радиолюбителей. Итак, программа PolarPlot V3 представлена на скриншоте ниже.
При инсталяции PolarPlot V3 нужно указать ваш позывной. Если не углубляться в настройки программы, то достаточно установить галки как указано на скриншоте. Собственно сама диаграмма "рисуется" благодаря сигналу исходящему из трансивера на звуковую плату компьютера. Уровень сигнала подбирается при нажатии на "Calibrate input". Старт измерений осуществляется кнопкой "Collect Data", остановка "Halt collection". Измерения можно производить как в азимутальной, так и в вертикальной плоскости. На мой взгляд самое главное, это синхронизировать скорость вращения вашей антенны со скоростью самой программы PolarPlot V3. Движок "Rotation Time!" показывает время вращения диаграммы. По всей видимости PolarPlot V3 можно запускать не только в режиме приёма, но и в режиме "излучения", синхронизировав старт вращения передающей антенны и старт измерений на приёмной стороне. Картинку можно представить в виде как круговой диаграммы, так и в горизонтальной развёртке "Circ/Rect". Если диаграмма имеет слишком неровные края, её вид можно и "поправить", сгладив края кликом по кнопке "Smooth". "Reverse" так же имеет смысл, дабы не крутить лишний раз антенну в исходное положение.
То, что в результате ваших манипуляций высветится на экране и будет реальной диаграммой вашей антенны. Здесь окажут своё влияние и электропроводка на столбах и телевизионные кабели снижения и другое "железо". Словом, то что вы увидите, может повергнуть вас в глубокие раздумья. Сохранить ваш файл можно нажав соответственно на "Save File", вызвать и посмотреть его "Get File". Для PolarPlot V3 нет разницы КВ антенна или УКВ, она работает только со звуком, поэтому при измерениях отключите АРУ приёмника или трансивера. Сам интерфейс программы, как сейчас говорят, интуитивно понятен. Для более тонкого понимания работы программы можно посетить сайт G4HFQ http://www.g4hfq.co.uk/. Там же можно найти программу SMeterLite аналогичного содержания. Выражаю особую благодарность за помощь в моих экспериментах с PolarPlot V3 моим коллегам:Алексею Васильевичу Скичко UA4CIK и Сергею Ивановичу Яковлеву RN4CZ, а так же заочное спасибо операторам специальной радиостанции A61BK (расст. 3070 км.) за длительные CQ и QSO в BPSK31 режиме.
© Валерий Баженов UA4CGR
моего квадрата возникла необходимость посмотреть диаграмму направленности.
Полотно антенны, ранее выполненное из полёвки было заменено на тонкий коаксиальный
кабель (его оплётку). Естественно, все параметры изменились и мне пришлось перестраивать
и согласовывать входное сопротивление рамок под 50 Ом.
Понимая, что программы для проверки диаграмм антенн уже должны были существовать,
я поискал в инете и первое что высветилось в массе ссылок был сайт George Robert Freeth G4HFQ
с вожделенной программой.
Надо отметить, что автор основательно поработал для радиолюбительской общественности.
На его сайте можно найти как платное, так и Free программное обеспечение разного рода.
Интерес вызвало происхождение бесплатных программ.
Автор пишет, что стоило только ему выставить свою новую разработку в интернете, как на
следующий день на Pirate Bay появлялась её поломанная копия.
Устав от этой борьбы George R. Freeth решился сделать самые "популярные" на Pirate Bay программы
бесплатными. Это был воистину мужественный шаг с его стороны.
Сделав такой подарок, George R. Freeth ещё более поспособствовал распространению своих
достаточно известных программ среди западных радиолюбителей.

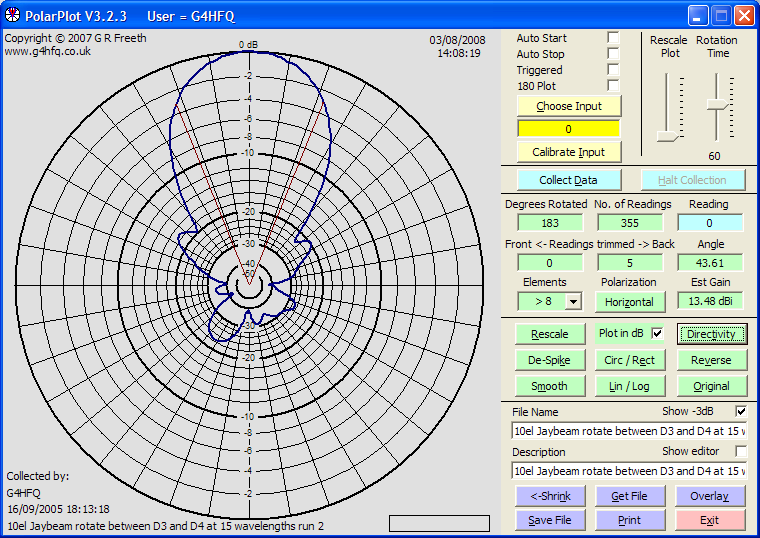

Итак, программа PolarPlot V3 представлена на скриншоте ниже.
